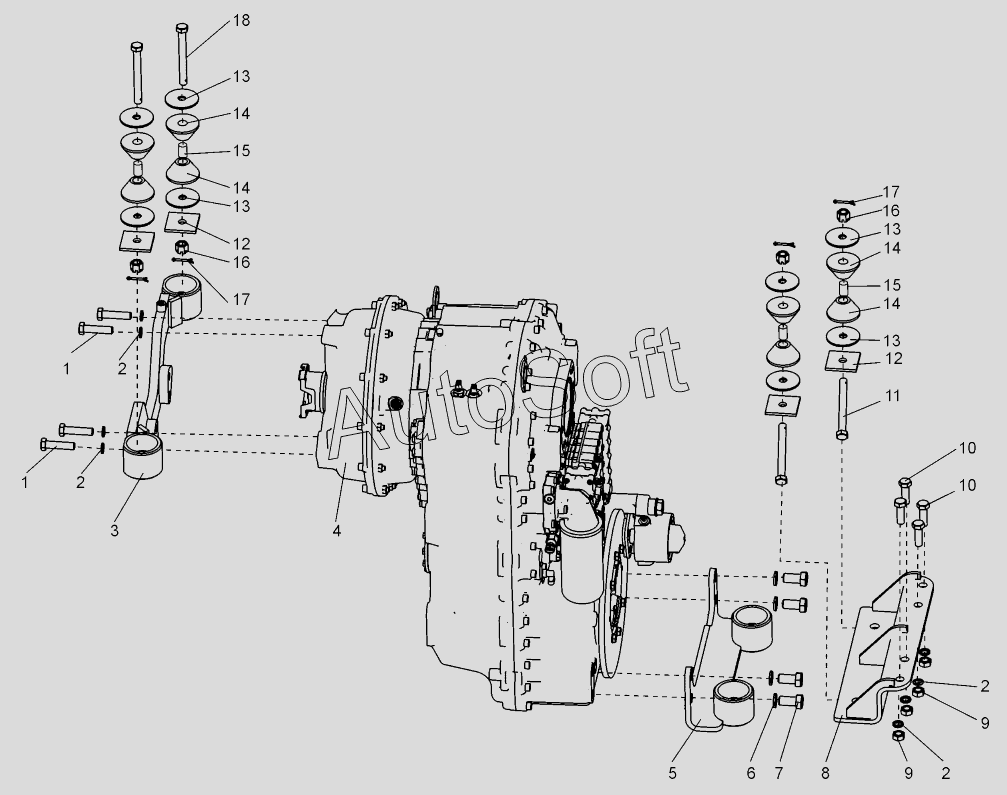

Каталог запасных частей к технике: ЧСДМ TL-150 (2016). Установка гидромеханической передачи (TL150.10.10.000)
1
1
2
2
2
2
3
4
5
6
7
8
9
9
10
10
11
12
12
13
13
13
13
14
14
14
14
15
15
16
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***9 | Болт М16-6gх65.88.019 | |
| 2 | Ш***9 | Шайба 16.65Г.019 | |
| 3 | T***0 | Опора | |
| 4 | 4***0 | Гидромеханическая передача | |
| 5 | T***0 | Опора | |
| 6 | Ш***9 | Шайба 20.65Г.019 | |
| 7 | Б***9 | Болт М20-6gх40.88.019 | |
| 8 | T***0 | Опора | |
| 9 | Г***9 | Гайка | |
| 10 | Б***9 | Болт М16-6gх50.88.019 | |
| 11 | 0***2 | Болт | |
| 12 | Д***2 | Подкладка | |
| 13 | 0***5 | Шайба | |
| 14 | А***5 | Амортизатор | |
| 15 | А***6 | Втулка | |
| 16 | Г***9 | Гайка | |
| 17 | Ш***9 | Шплинт | |
| 18 | 0***4 | Болт |
