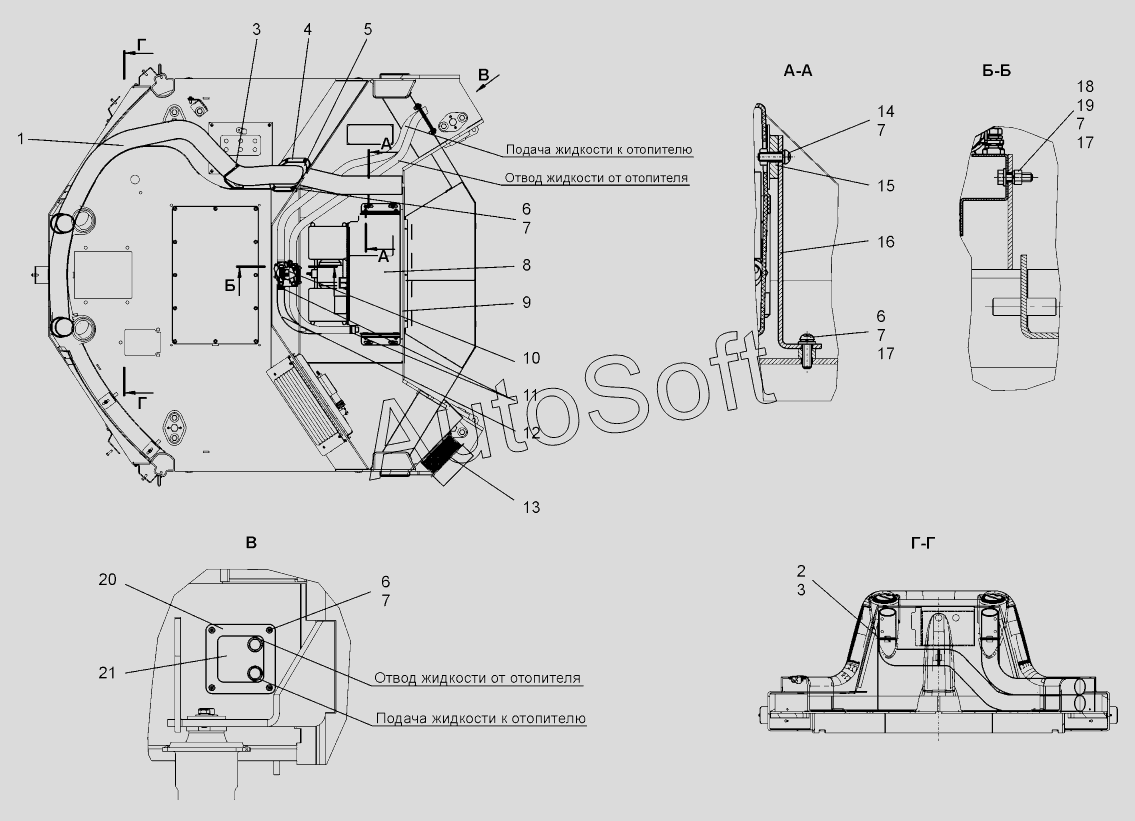

Каталог запасных частей к технике: ЧСДМ TL-150 (2016). Установка климатической системы (TL150.13.08.000)
11
21
20
19
18
17
17
16
15
14
13
12
1
10
9
8
7
7
7
7
7
6
6
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | V***0 | Воздуховод | |
| 2 | 2***2 | Монтажные опоры | |
| 3 | К***0 | Кабельная стяжка стандартная | |
| 4 | T***4 | Прокладка | |
| 5 | T***3 | Пластина | |
| 6 | В***9 | ВинтВ2.М6-6gx20.58.019 | |
| 7 | Ш***9 | Шайба 6.65Г.019 | |
| 8 | 2***0 | Отопитель в сборе | |
| 9 | T***7 | Уплотнение | |
| 10 | 1***0 | Кран отопителя с мотор-редуктором | |
| 11 | 1***6 | Хомут 1Л 20-32-6 | |
| 12 | T***8 | Рукав | |
| 13 | 0***9 | Фильтр воздушный климат контроля | |
| 14 | В***9 | ВинтВ2.М6-6gx25.58.019 | |
| 15 | T***2 | Кронштейн | |
| 16 | T***1 | Кронштейн | |
| 17 | Ш***9 | Шайба С6.02.019 | |
| 18 | Б***) | Болт М6-6gх20.58.019 (S13) | |
| 19 | Г***) | Гайка | |
| 20 | T***4 | Планка | |
| 21 | T***1 | Прокладка |
