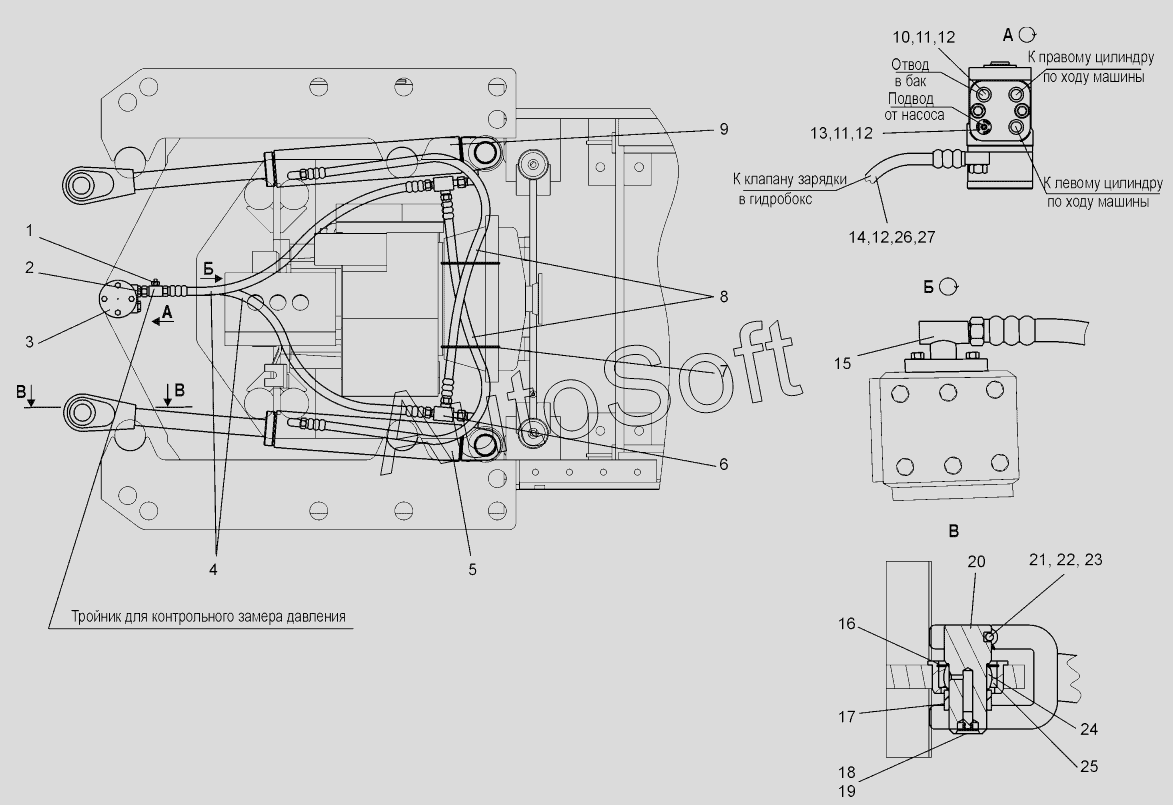

Каталог запасных частей к технике: ЧСДМ TL-150 (2016). Управление рулевое (TL150.14.00.000)
14
27
26
25
24
23
22
21
20
19
18
17
16
15
1
13
12
12
12
11
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | В***0 | Тройник в сборе | |
| 2 | 0***1 | Штуцер | |
| 3 | P***8 | Гидроруль | |
| 4 | Р***1 | РВД | |
| 5 | T***1 | Гидроцилиндр | |
| 6 | B***0 | Тройник | |
| 7 | К***0 | Кабельный хомут усиленный | |
| 8 | Р***1 | РВД | |
| 9 | T***0 | Гидроцилиндр | |
| 10 | Р***1 | РВД | |
| 11 | 0***8 | Штуцер | |
| 12 | U***2 | Уплотнение | |
| 13 | Р***1 | РВД | |
| 14 | Р***0 | РВД | |
| 15 | T***0 | Установка патрубка | |
| 16 | С***2 | Кольцо ГОСТ 13941-71 | |
| 17 | T***1 | Втулка | |
| 18 | М***6 | Масленка 1.2Ц6 | |
| 19 | 2***2 | Колпачок пресс-масленки | |
| 20 | B***2 | Ось | |
| 21 | 0***4 | Палец | |
| 22 | Ш***9 | Шайба С8.02.19 | |
| 23 | Ш***9 | Шплинт 3,2х14.019 | |
| 24 | Ш***0 | Подшипник ГОСТ 3635-78 | |
| 25 | B***1 | Втулка | |
| 26 | Б***5 | Болт.Б.02-М22х1.5 | |
| 27 | К***2 | Кольцо уплотнительное М22 |
