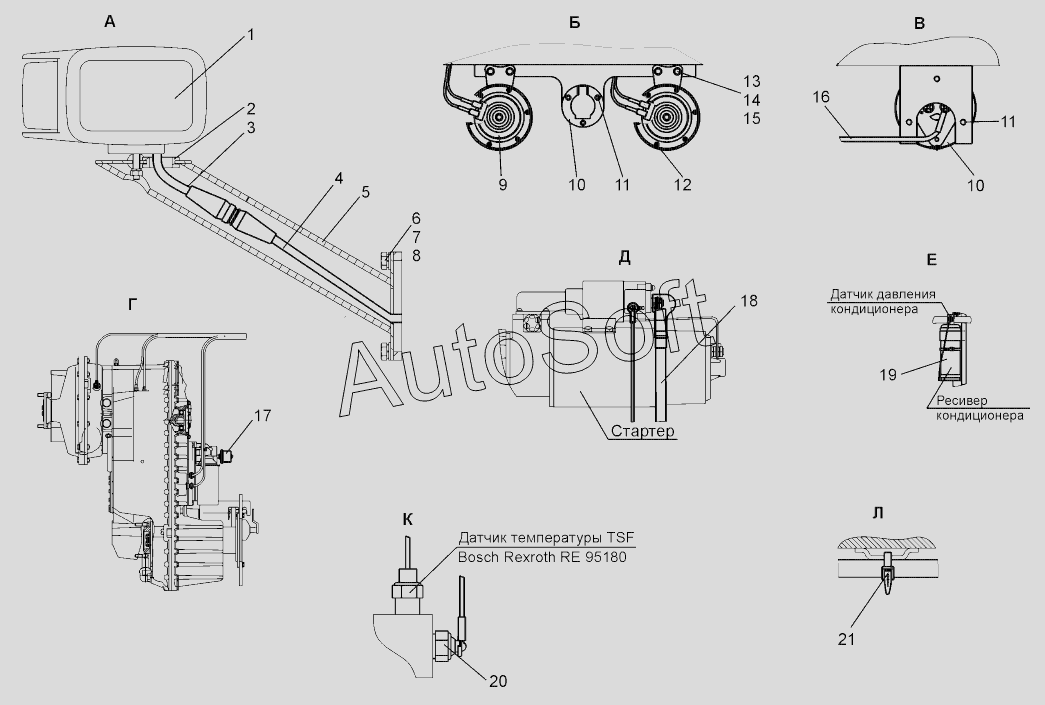

Каталог запасных частей к технике: ЧСДМ TL-150 (2016). Электрооборудование погрузчика (TL150.41.00.000-01)
11
11
21
20
19
18
17
16
15
14
13
12
1
10
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***0 | Фара правая | |
| 2 | Д***0 | Кольцо | |
| 3 | В***0 | Жгут | |
| 4 | T***0 | Жгут передней рамы | |
| 5 | T***0 | Кронштейн | |
| 6 | Б***9 | Болт | |
| 7 | Ш***9 | Шайба 10.65Г.019 | |
| 8 | Ш***9 | Шайба C10.02.019 | |
| 9 | С***3 | Сигнал звуковой | |
| 10 | П***0 | Розетка переностной лампы | |
| 11 | В***9 | Винт В2.М4-6gx35.58.019 | |
| 12 | С***4 | Сигнал звуковой | |
| 13 | Б***9 | Болт М6-6gх16.58.019 | |
| 14 | Ш***9 | Шайба 6.65Г.019 | |
| 15 | Ш***9 | Шайба C6.02.019 | |
| 16 | T***1 | Жгут задней рамы | |
| 17 | 1***0 | Датчик указателя давления | |
| 18 | T***3 | Провод | |
| 19 | К***0 | Кабельный хомут усиленный | |
| 20 | Т***В | Датчик температуры | |
| 21 | К***0 | Кабельный хомут усиленный |
