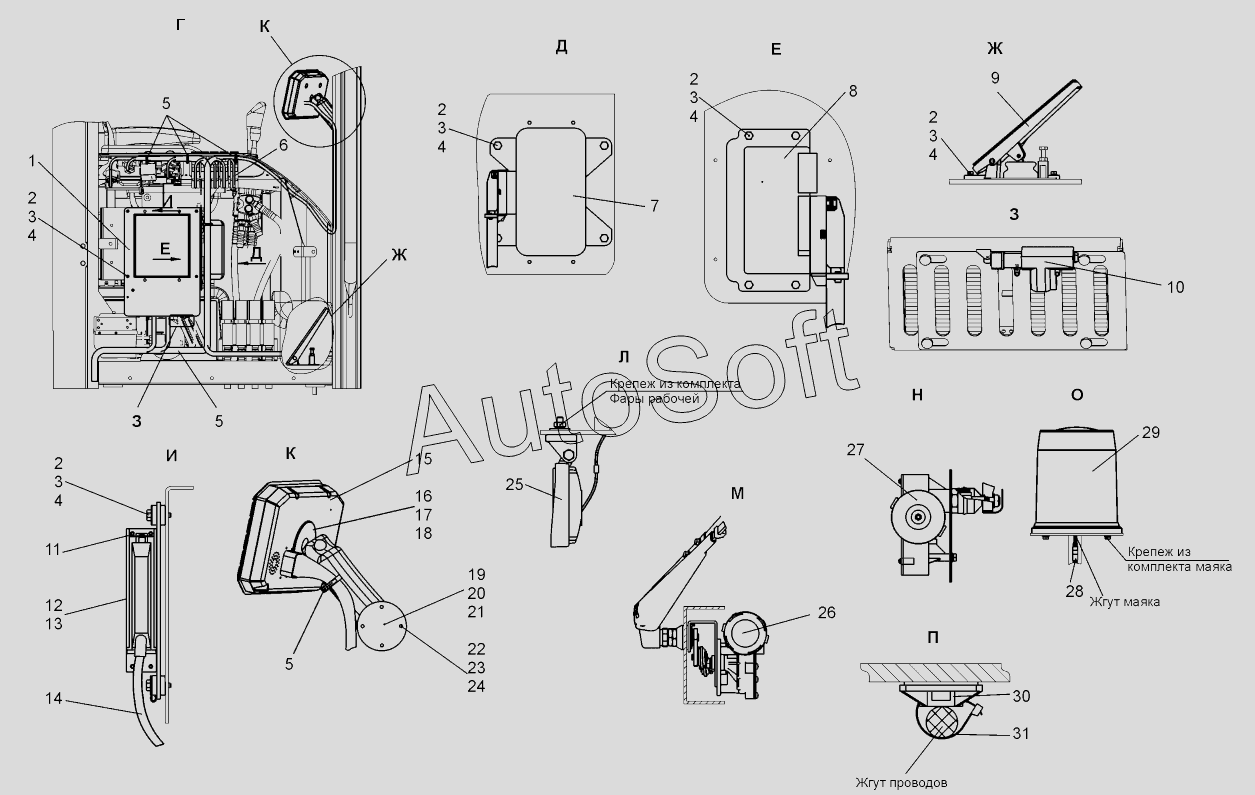

Каталог запасных частей к технике: ЧСДМ TL-150 (2016). Электрооборудование кабины (TL150.41.01.000-01)
16
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
5
5
4
4
4
4
4
3
3
3
3
3
3
2
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | P***0 | Блок коммутации Линком | |
| 2 | Б***9 | Болт M6-6gx20.58.019 | |
| 3 | Ш***9 | Шайба 6.65Г.019 | |
| 4 | Ш***9 | Шайба С6.02.019 | |
| 5 | К***0 | Кабельный хомут усиленный | |
| 6 | T***0 | Жгут | |
| 7 | С***Б | Контроллер | |
| 8 | К***р | Контроллер | |
| 9 | M***К | Педаль акселератора | |
| 10 | S***V | Электрозамок | |
| 11 | Б***F | Блок управления ГМП ZF | |
| 12 | В***0 | Скоба | |
| 13 | В***0 | Прокладка | |
| 14 | Ж***F | Жгут ГМП ZF | |
| 15 | Б***Б | Блок пользователя интерфейса БПИ БСКБ | |
| 16 | В***9 | Винт В.М5-6дх20.36.019 | |
| 17 | Ш***9 | Шайба 5.65Г.019 | |
| 18 | Ш***9 | Шайба С5.02.019 | |
| 19 | R***C | Крепление универсальное | |
| 20 | П***6 | Площадки с монтажным отверстием | |
| 21 | С***6 | Саморез с прессшайбой | |
| 22 | В***9 | Винт В.М4-6дх16.58.019 | |
| 23 | Ш***9 | Шайба 4.65Г.019 | |
| 24 | Ш***9 | Шайба С4.02.019 | |
| 25 | Ф***8 | Фара рабочая | |
| 26 | А***0 | Стеклоочиститель | |
| 27 | У***5 | Стеклоочиститель | |
| 28 | T***1 | Жгут каркаса кабины | |
| 29 | М***4 | Маяк проблесковый | |
| 30 | 2***2 | Монтажные опоры | |
| 31 | К***0 | Кабельная стяжка стандартная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
