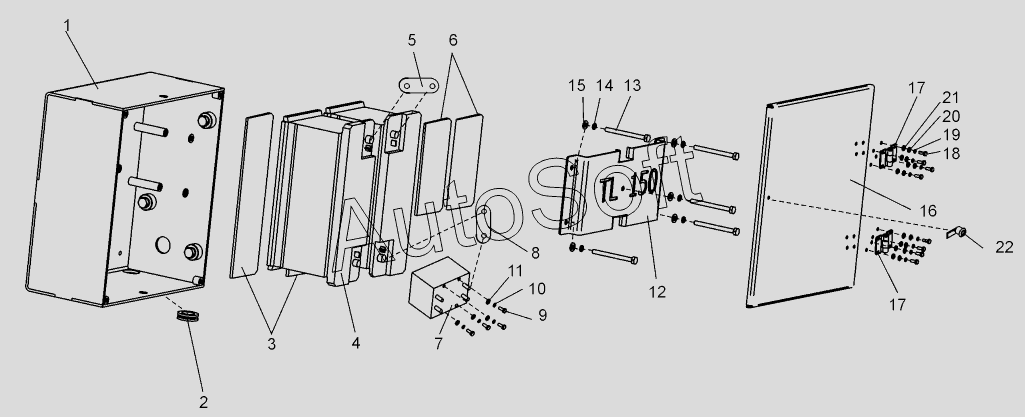

Каталог запасных частей к технике: ЧСДМ TL-150 (2016). Аккумуляторный ящик (TL150.41.21.020-01)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | T***1 | Ящик | |
| 2 | Д***0 | Кольцо | |
| 3 | T***7 | Демфер | |
| 4 | А***р | Аккумулятор автомоб.Topla Energy 110R 1000A обр.пол | |
| 5 | T***2 | Провод | |
| 6 | T***8 | Прокладка | |
| 7 | 6***1 | Выключатель батареи | |
| 8 | T***0 | Провод | |
| 9 | В***9 | Винт М8-6gх30.58.019 | |
| 10 | Ш***9 | Шайба 8.65Г.019 | |
| 11 | Ш***9 | Шайба C8.02.019 | |
| 12 | T***4 | Прижим | |
| 13 | T***6 | Болт | |
| 14 | Ш***9 | Шайба 10.65Г.019 | |
| 15 | Ш***9 | Шайба C10.02.019 | |
| 16 | T***1 | Крышка | |
| 17 | 1***2 | Петля для ящиков | |
| 18 | Б***9 | Болт М6-6gх20.58.019 | |
| 19 | Г***9 | Гайка М6-6Н.5.019 | |
| 20 | Ш***9 | Шайба 6.65Г.019 | |
| 21 | Ш***9 | Шайба C6.02.019 | |
| 22 | 2***9 | Замок |
