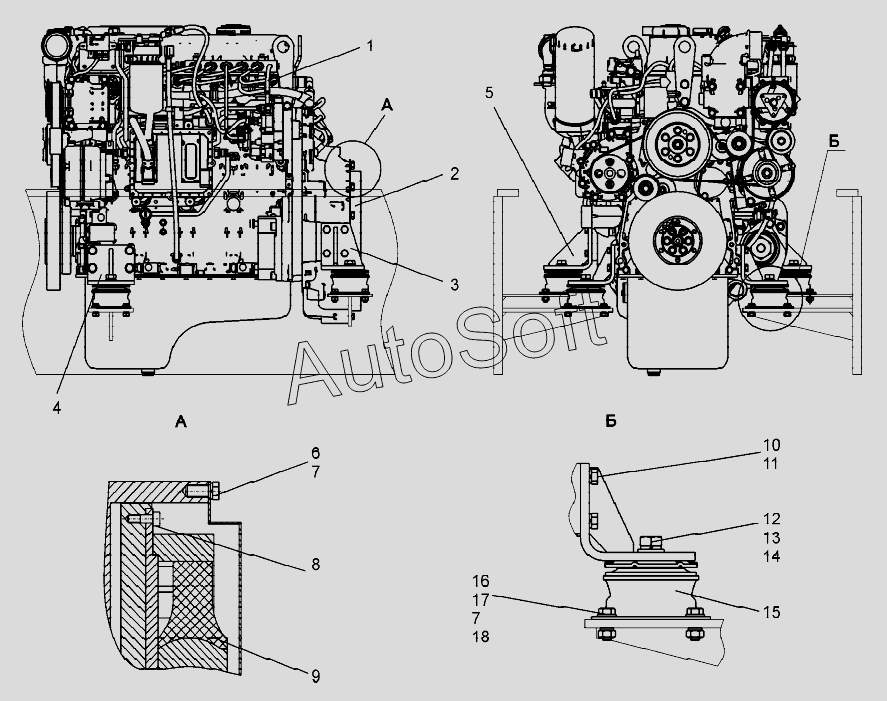

Каталог запасных частей к технике: ЧСДМ TL-150 (2016). Силовая установка
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Я***0 | Двигатель | |
| 2 | T***0 | Кожух | |
| 3 | T***0 | Опора задняя | |
| 4 | T***0 | Опора передняя | |
| 5 | T***1 | Опора задняя | |
| 6 | Б***9 | Болт | |
| 7 | Ш***9 | Шайба 10.65Г.019 | |
| 8 | В***9 | Винт М8-6gx30.109 | |
| 9 | Л***9 | Муфта ЛМД 0539 | |
| 10 | Б***9 | Болт М12-6gх35.109.019 | |
| 11 | Ш***9 | Шайба 12.65Г.019 | |
| 12 | Б***9 | Болт М16х1.5-6gх40.109.019 | |
| 13 | Ш***9 | Шайба 16.65Г.019 | |
| 14 | Ш***9 | Шайба | |
| 15 | 5***1 | Опора коническая | |
| 16 | Б***9 | Болт М10-6gх30.109.019 | |
| 17 | Г***9 | Гайка М10-6Н.5.019 | |
| 18 | Ш***9 | Шайба С10.02.019 |
