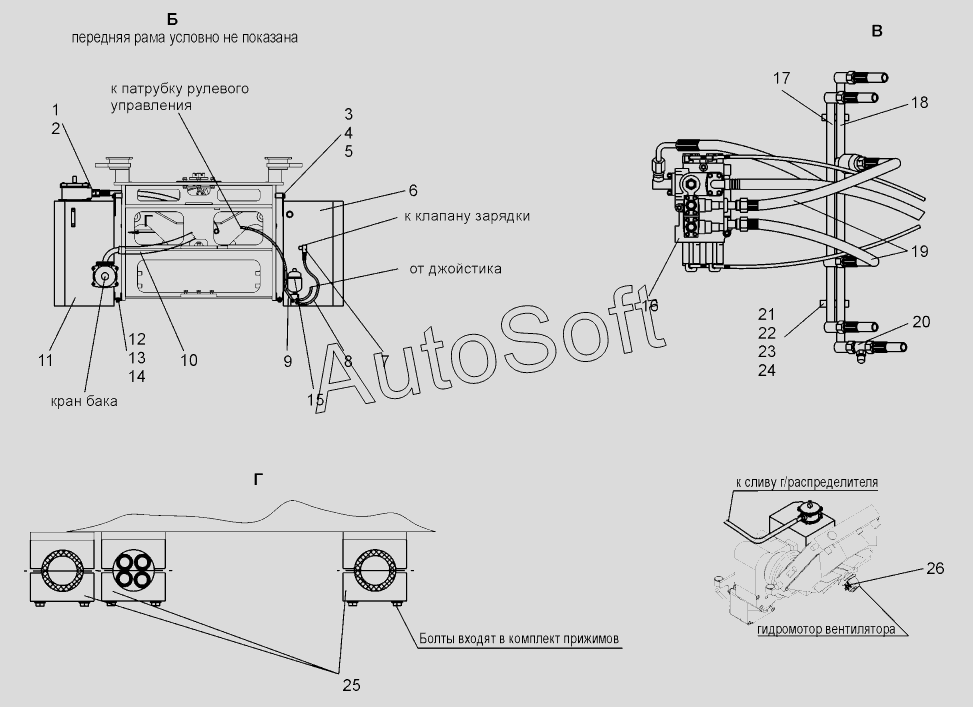

Каталог запасных частей к технике: ЧСДМ TL-150 (2016). Гидросистема рабочего оборудования (TL150.43.00.000-02)
14
26
25
24
23
22
21
20
19
18
17
16
15
1
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Т***3 | Штуцер | |
| 2 | 0***0 | Кольцо 060-065-30 | |
| 3 | Б***9 | Болт М20-6gх30.58.019 | |
| 4 | Ш***9 | Шайба 20.65Г.019 | |
| 5 | Ш***9 | Шайба С.20.02.019 | |
| 6 | T***0 | Гидробокс | |
| 7 | T***0 | Тройник | |
| 8 | Р***1 | РВД | |
| 9 | Р***1 | РВД | |
| 10 | Р***П | РВД | |
| 11 | T***0 | Бак масляный | |
| 12 | Б***9 | Болт | |
| 13 | Ш***9 | Шайба 12.65Г.019 | |
| 14 | Ш***9 | Шайба С.12.02.019 | |
| 15 | T***0 | Блок питания | |
| 16 | T***0 | Гидрораспределитель в сборе | |
| 17 | В***0 | Труба | |
| 18 | В***0 | Труба | |
| 19 | Ш***р | Угловой штуцер | |
| 20 | Р***1 | РВД | |
| 21 | В***9 | Прижим | |
| 22 | В***1 | Прокладка | |
| 23 | Б***9 | Болт М10-6gх50.58.019 | |
| 24 | Ш***9 | Шайба 10.65Г.019 | |
| 25 | С***5 | Зажим | |
| 26 | T***0 | Гидросистема вентилятора |
