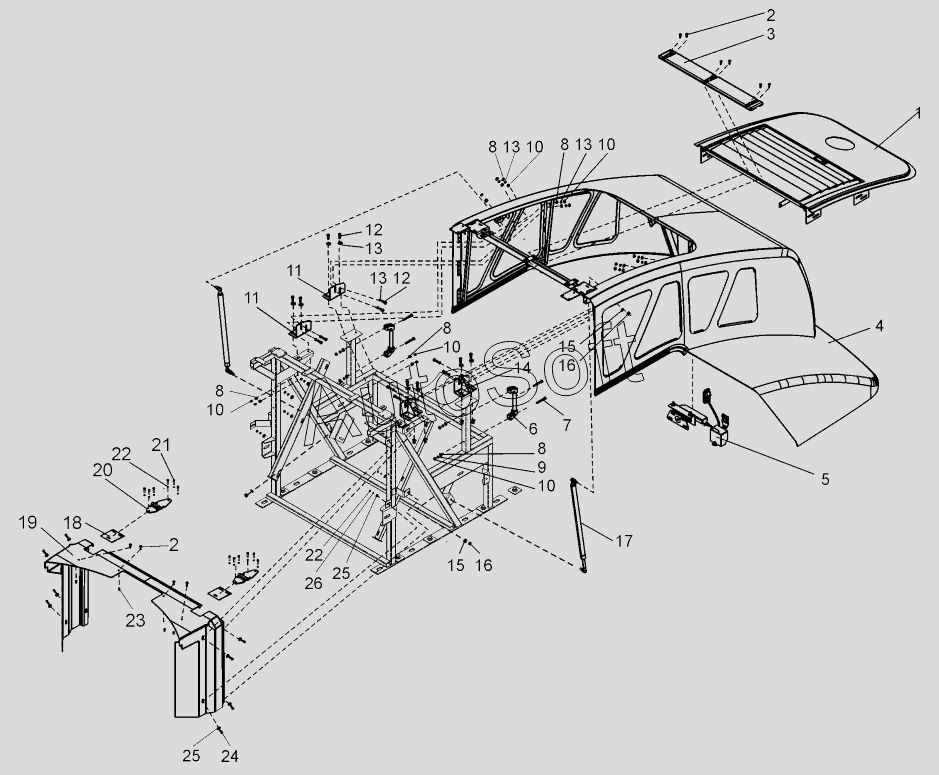

Каталог запасных частей к технике: ЧСДМ TL-150 (2016). Установка капота (TL150.52.20.000)
14
26
25
25
24
23
22
22
21
20
19
18
17
16
16
15
15
1
13
13
13
13
12
12
11
11
10
10
10
10
10
9
8
8
8
8
8
7
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | T***0 | Козырек | |
| 2 | В***Н | Винт М6х20-4.8-Н | |
| 3 | К***а | Крышка | |
| 4 | T***0 | Капот | |
| 5 | T***0 | Установка замка капота | |
| 6 | 0***0 | Ручка | |
| 7 | Б***9 | Болт М8-6gх65.58.019 | |
| 8 | Г***9 | Гайка М8-6Н.5.019 | |
| 9 | Ш***9 | Шайба С8.02.019 | |
| 10 | Ш***9 | Шайба 8.65Г.019 | |
| 11 | T***0 | Кронштейн | |
| 12 | Б***9 | Болт М8-6gх25.58.019 | |
| 13 | Ш***9 | Шайба С8.02.019 | |
| 14 | T***1 | Кронштейн | |
| 15 | Г***9 | Гайка М10-6Н.5.019 | |
| 16 | Ш***9 | Шайба 10.65Г.019 | |
| 17 | A***0 | Пружина газовая | |
| 18 | T***3 | Планка | |
| 19 | T***1 | Облицовка | |
| 20 | 1***2 | Петля | |
| 21 | В***9 | Винт М6-6gх20.58.019 | |
| 22 | Ш***9 | Шайба 6.65Г.019 | |
| 23 | M***S | Заклепка резьбовая | |
| 24 | В***9 | Винт В2.М6-6gх20.58.019 | |
| 25 | Ш***9 | Шайба С6.02.019 | |
| 26 | Г***5 | Гайка М6-6Н.5 |
