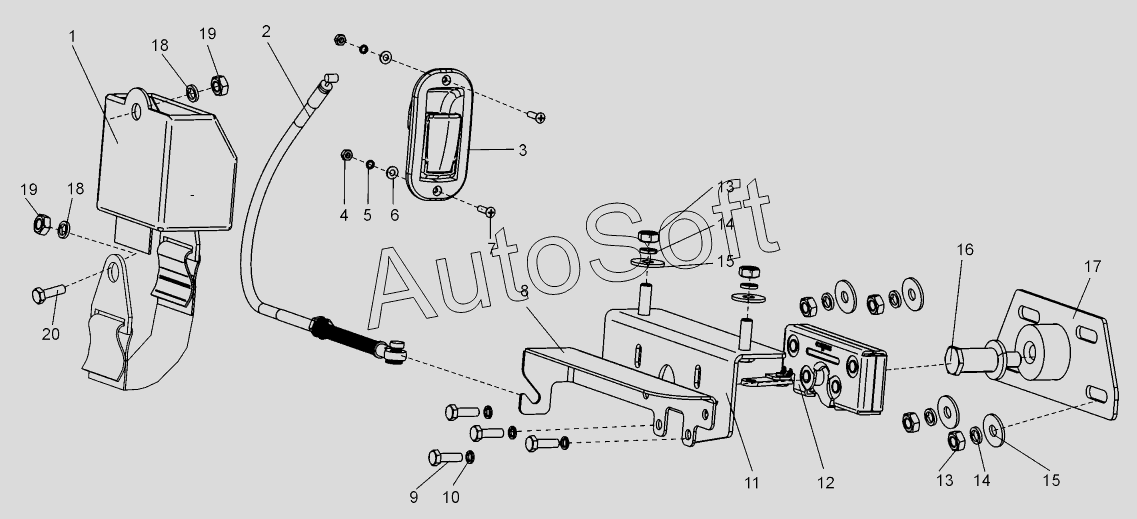

Каталог запасных частей к технике: ЧСДМ TL-150 (2016). Установка замка капота (TL150.52.23.000)
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
17
18
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D***1 | Ремень | |
| 2 | К***1 | Трос управления | |
| 3 | А***1 | Ручка | |
| 4 | Г***9 | Гайка М4-6Н.5.019 | |
| 5 | Ш***9 | Шайба 6.65Г.019 | |
| 6 | Ш***9 | Шайба 4.02.019 | |
| 7 | В***9 | Винт 2.М4-6gх16.5.019 | |
| 8 | T***3 | Кронштейн | |
| 9 | Б***9 | Болт М6-6gх20.58.019 | |
| 10 | Ш***9 | Шайба 8.65Г.019 | |
| 11 | T***0 | Кронштейн | |
| 12 | R***0 | Замок | |
| 13 | Г***9 | Гайка М8-6Н.5.019 | |
| 14 | Ш***9 | Шайба 12.65Г.019 | |
| 15 | Ш***9 | Шайба С8.02.019 | |
| 16 | R***0 | Болт ответный | |
| 17 | T***0 | Кронштейн | |
| 18 | Ш***9 | Шайба 4.65Г.019 | |
| 19 | Г***9 | Гайка М12-6Н.5.019 | |
| 20 | Б***9 | Болт |
