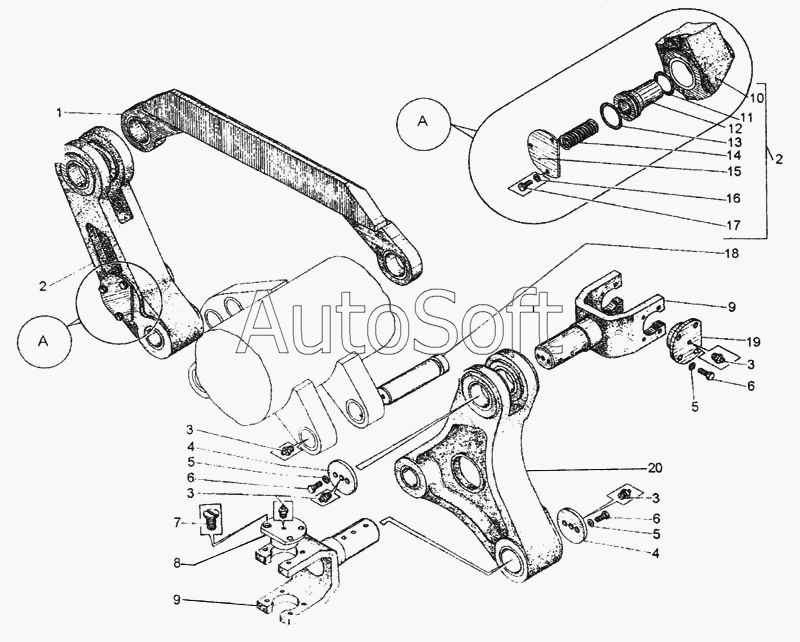

Каталог запасных частей к технике: ЧСДМ ДЗ-98В (2003). Подвеска тяговой рамы
1
2
2
3
3
3
3
4
4
5
5
5
6
6
6
7
7
8
9
9
10
11
11
12
13
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***0 | Поперечина | |
| 2 | Д***0 | Рычаг левый | |
| 3 | 1***3 | Масленка | |
| 4 | Д***2 | Шайба | |
| 5 | 1***2 | Шайба | |
| 6 | М***6 | Болт | |
| 7 | 1***5 | Винт | |
| 7 | В***9 | Винт | |
| 8 | Д***1 | Втулка | |
| 9 | Д***0 | Вилка | |
| 10 | Д***1 | Рычаг | |
| 11 | 0***2 | Кольцо | |
| 11 | 1***3 | Кольцо | |
| 12 | Д***1 | Поршень-защелка | |
| 13 | 0***2 | Кольцо | |
| 13 | 1***3 | Кольцо | |
| 14 | Д***8 | Пружина | |
| 15 | Д***5 | Крышка | |
| 16 | 1***2 | Шайба | |
| 17 | М***6 | Болт | |
| 18 | Д***2 | Ось | |
| 19 | Д***8 | Втулка | |
| 20 | Д***0 | Рычаг правый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
