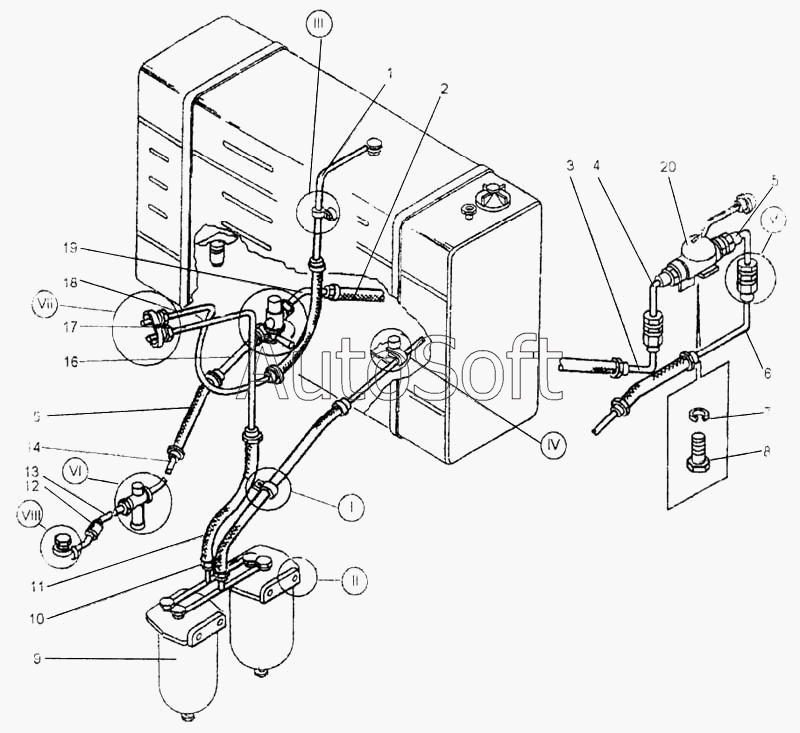

Каталог запасных частей к технике: ЧСДМ ДЗ-98В (2003). Топливная система
11
20
19
18
17
16
15
14
13
12
1
10
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***0 | Труба | |
| 2 | Д***9 | Рукав 16х25-15 I=350 ± 10 мм | |
| 3 | Д***1 | Труба | |
| 4 | Д***0 | Труба | |
| 5 | 0***6 | Прокладка | |
| 6 | Д***2 | Труба | |
| 7 | 6***2 | Шайба | |
| 8 | 8***4 | Фильтр грубой очистки топлива | |
| 8 | М***8 | Болт | |
| 10 | Д***0 | Трубка | |
| 11 | Д***1 | Рукав 16х25-15 I=1200 ± 10 мм | |
| 12 | Д***6 | Рукав 8х15,5-15 I=90 ± 10 мм | |
| 13 | Д***0 | Труба | |
| 14 | Д***0 | Труба | |
| 15 | Д***7 | Рукав 8х15,5-15 I=600 ± 10мм | |
| 16 | Д***0 | Труба | |
| 17 | Д***0 | Трубка | |
| 18 | Д***0 | Трубка | |
| 19 | Д***0 | Труба | |
| 20 | Р***2 | Насос ручной топливоподкачивающий |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
