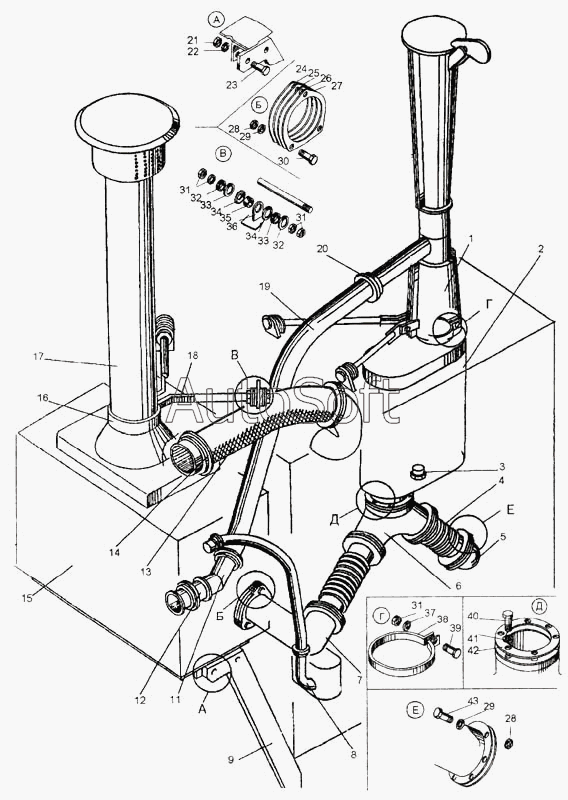

Каталог запасных частей к технике: ЧСДМ ДЗ-98В (2003). Система всасывания и выхлопа
33
33
23
24
25
26
27
28
28
29
29
30
31
31
31
32
32
22
34
34
35
36
37
38
39
40
41
42
43
11
1
2
3
4
5
6
7
8
9
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ДЗ-98В.32.11.014 | Д***4 | Стойка | |
| 1 | Д***0 | Эжектор | |
| 2 | Д***1 | Глушитель | |
| 3 | 0***7 | Пробка | |
| 4 | Д***0 | Сильфон | |
| 5 | 7***1 | Труба левая | |
| 6 | 7***1 | Тройник | |
| 7 | 7***1 | Труба правая | |
| 8 | Д***0 | Патрубок | |
| 9 | Д***1 | Стойка | |
| 10 | Д***7 | Рукав 25х35 | |
| 11 | Д***0 | Патрубок | |
| 12 | Д***6 | Рукав 50х61,5-16 | |
| 13 | 1***2 | Рукав | |
| 14 | Д***0 | Хомут | |
| 15 | Д***2 | Воздухоочиститель | |
| 16 | 0***2 | Хомут | |
| 17 | Д***0 | Воздухозаборная труба | |
| 18 | Д***1 | Стяжка | |
| 19 | Д***1 | Рукав 50х61,5-16 | |
| 20 | Д***2 | Хомут | |
| 21 | М***5 | Гайка | |
| 22 | 1***2 | Шайба | |
| 23 | М***8 | Болт | |
| 24 | Д***1 | Проставка регулировочная | |
| 25 | Д***5 | Проставка регулировочная | |
| 26 | Д***4 | Прокладка | |
| 27 | Д***1 | Фланец | |
| 28 | М***5 | Гайка | |
| 29 | 1***2 | Шайба | |
| 30 | М***8 | Болт | |
| 31 | М***5 | Гайка | |
| 32 | Д***3 | Шайба | |
| 33 | Д***6 | Кольцо | |
| 34 | Д***1 | Шайба | |
| 35 | Д***7 | Втулка | |
| 36 | Д***3 | Стойка | |
| 37 | 1***2 | Шайба | |
| 38 | 0***7 | Хомут | |
| 39 | М***8 | Болт | |
| 40 | М***8 | Болт | |
| 41 | 8***2 | Шайба | |
| 42 | Д***7 | Прокладка | |
| 43 | М***8 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
