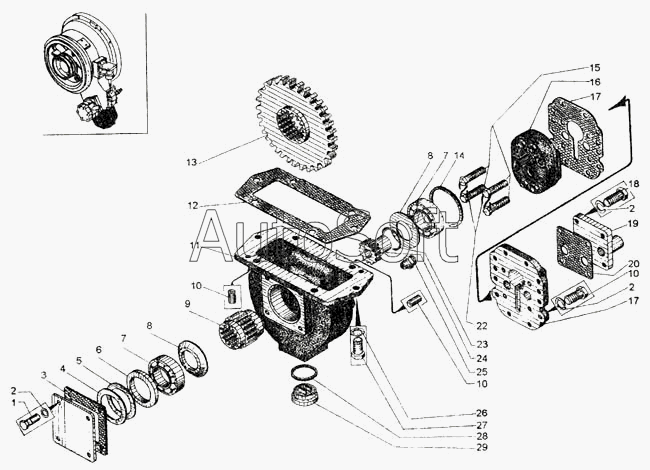

Каталог запасных частей к технике: ЧСДМ ДЗ-98В (2003). Редуктор промежуточный
1
2
2
2
3
4
5
6
7
7
8
8
9
10
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***6 | Болт | |
| 2 | 1***2 | Шайба | |
| 3 | Д***3 | Прокладка | |
| 4 | Д***5 | Прокладка | |
| 5 | Д***6 | Прокладка | |
| 6 | Д***4 | Кольцо | |
| 7 | 6***8 | Подшипник | |
| 8 | Д***1 | Кольцо | |
| 9 | Д***3 | Втулка | |
| 10 | 0***3 | Штифт | |
| 11 | Д***9 | Корпус | |
| 12 | Д***1 | Прокладка | |
| 13 | Д***1 | Шестерня | |
| 14 | 1***1 | Кольцо | |
| 15 | Д***2 | Болт | |
| 16 | Д***0 | Насос масляный шестеренный | |
| 17 | Д***6 | Прокладка | |
| 18 | М***6 | Болт | |
| 19 | Д***0 | Крышка | |
| 20 | Д***8 | Прокладка | |
| 21 | Д***5 | Крышка | |
| 22 | 1***2 | Проволока I=180мм | |
| 23 | Д***3 | Кольцо | |
| 24 | Д***8 | Муфта | |
| 25 | Д***7 | Ниппель | |
| 26 | 1***2 | Шайба | |
| 27 | М***6 | Болт | |
| 28 | 4***7 | Кольцо медноасбестовое | |
| 29 | 1***3 | Пробка магнитная |
