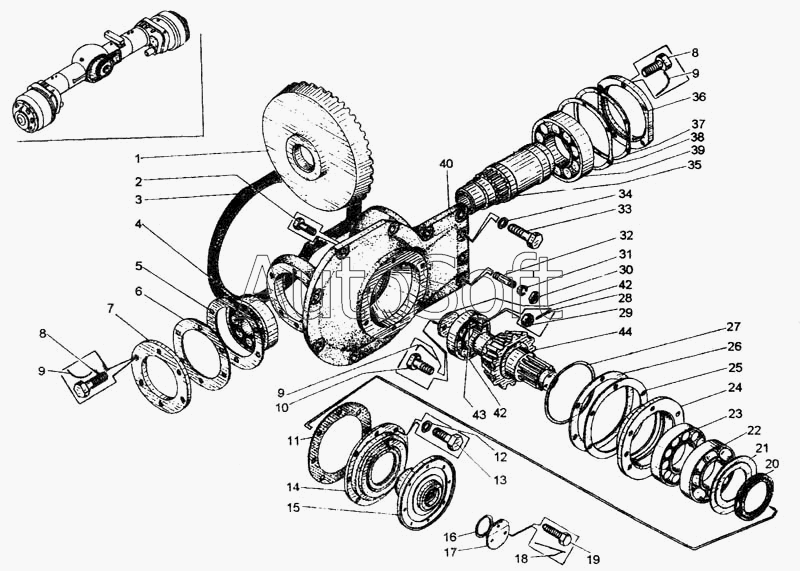

Каталог запасных частей к технике: ЧСДМ ДЗ-98В (2003). Мост задний ведущий
1
2
3
4
5
6
7
8
8
9
9
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
42
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***5 | Шестерня коническая | |
| 2 | Д***8 | Болт | |
| 3 | Д***5 | Прокладка | |
| 4 | 7***3 | Подшипник | |
| 5 | Д***6 | Прокладка толстая | |
| 6 | Д***8 | Прокладка тонкая | |
| 7 | Д***0 | Крышка подшипника | |
| 8 | Д***8 | Болт специальный | |
| 9 | 1***2 | Проволока I=180мм | |
| 10 | Д***6 | Болт | |
| 11 | Д***8 | Прокладка | |
| 12 | 1***2 | Шайба | |
| 13 | М***6 | Болт | |
| 14 | Д***8 | Крышка подшипника | |
| 15 | Д***0 | Фланец | |
| 16 | 0***2 | Кольцо | |
| 16 | 1***3 | Кольцо | |
| 17 | Д***6 | Шайба | |
| 18 | 2***2 | Проволока I=3500мм | |
| 19 | Д***2 | Болт | |
| 20 | 1***2 | Манжета | |
| 21 | Д***4 | Отражатель | |
| 22 | 3***8 | Подшипник | |
| 23 | 2***8 | Подшипник | |
| 24 | Д***2 | Стакан | |
| 25 | Д***7 | Прокладка средняя | |
| 26 | Д***5 | Прокладка толстая | |
| 27 | 1***3 | Кольцо | |
| 28 | 2***7 | Шплинт | |
| 29 | Д***5 | Гайка М8 | |
| 30 | Д***8 | Гайка | |
| 31 | Д***9 | Втулка конусная | |
| 32 | Д***7 | Шпилька | |
| 33 | 0***3 | Болт | |
| 34 | 1***2 | Шайба | |
| 35 | Д***2 | Втулка шлицевая | |
| 36 | Д***4 | Крышка подшипника | |
| 37 | Д***7 | Прокладка средняя | |
| 38 | Д***6 | Прокладка толстая | |
| 39 | 7***3 | Подшипник | |
| 40 | Д***1 | Кронштейн главной передачи | |
| 41 | Д***5 | Шайба | |
| 42 | 3***8 | Подшипник | |
| 43 | Д***4 | Шайба | |
| 44 | Д***4 | Вал-шестерня |
