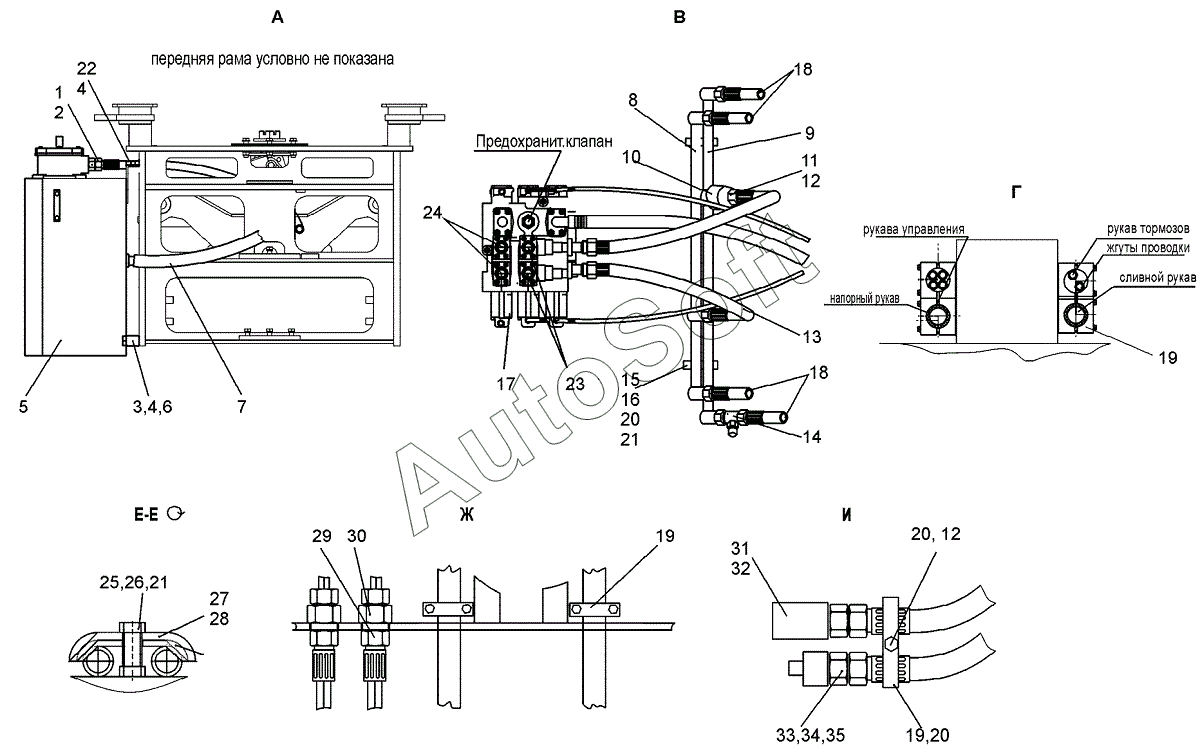

Каталог запасных частей к технике: ЧСДМ TL-155 (2018). Гидросистема рабочего оборудования
27
19
19
19
20
20
20
21
21
22
23
24
25
26
18
18
28
29
30
31
32
33
34
35
10
2
3
4
4
5
6
7
8
9
1
11
12
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Т***3 | Штуцер | |
| 2 | К***2 | Кольцо | |
| 3 | Б***9 | Болт | |
| 4 | Ш***9 | Шайба 12.65Г.019 | |
| 5 | Т***0 | Бак масляный | |
| 6 | Ш***9 | Шайба | |
| 7 | Р***Д | РВД | |
| 8 | T***0 | Труба | |
| 9 | T***0 | Труба | |
| 10 | 6***А | Дроссель с обратным клапаном 62900А | |
| 11 | 0***7 | Штуцер | |
| 12 | К***2 | Кольцо | |
| 13 | Р***Д | РВД | |
| 14 | В***0 | Тройник | |
| 15 | В***9 | Прижим | |
| 16 | В***1 | Прокладка | |
| 17 | T***0 | Гидрораспределитель в сборе | |
| 18 | Р***Д | РВД | |
| 19 | Х***й | Хомут опорный | |
| 20 | Б***9 | Болт | |
| 21 | Ш***9 | Шайба 10.65Г.019 | |
| 22 | Б***9 | Болт | |
| 23 | Р***Д | РВД | |
| 24 | Р***Д | РВД | |
| 25 | Б***9 | Болт | |
| 26 | Г***9 | Гайка М10-6Н.5.019 | |
| 27 | Д***3 | Хомут | |
| 28 | Д***4 | Прокладка | |
| 29 | Г***4 | Гайка | |
| 30 | T***1 | Адаптер | |
| 31 | F***e | БРС | |
| 32 | U***4 | Уплотнение | |
| 33 | 0***5 | Штуцер | |
| 34 | F***e | БРС | |
| 35 | U***7 | Уплотнение |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
