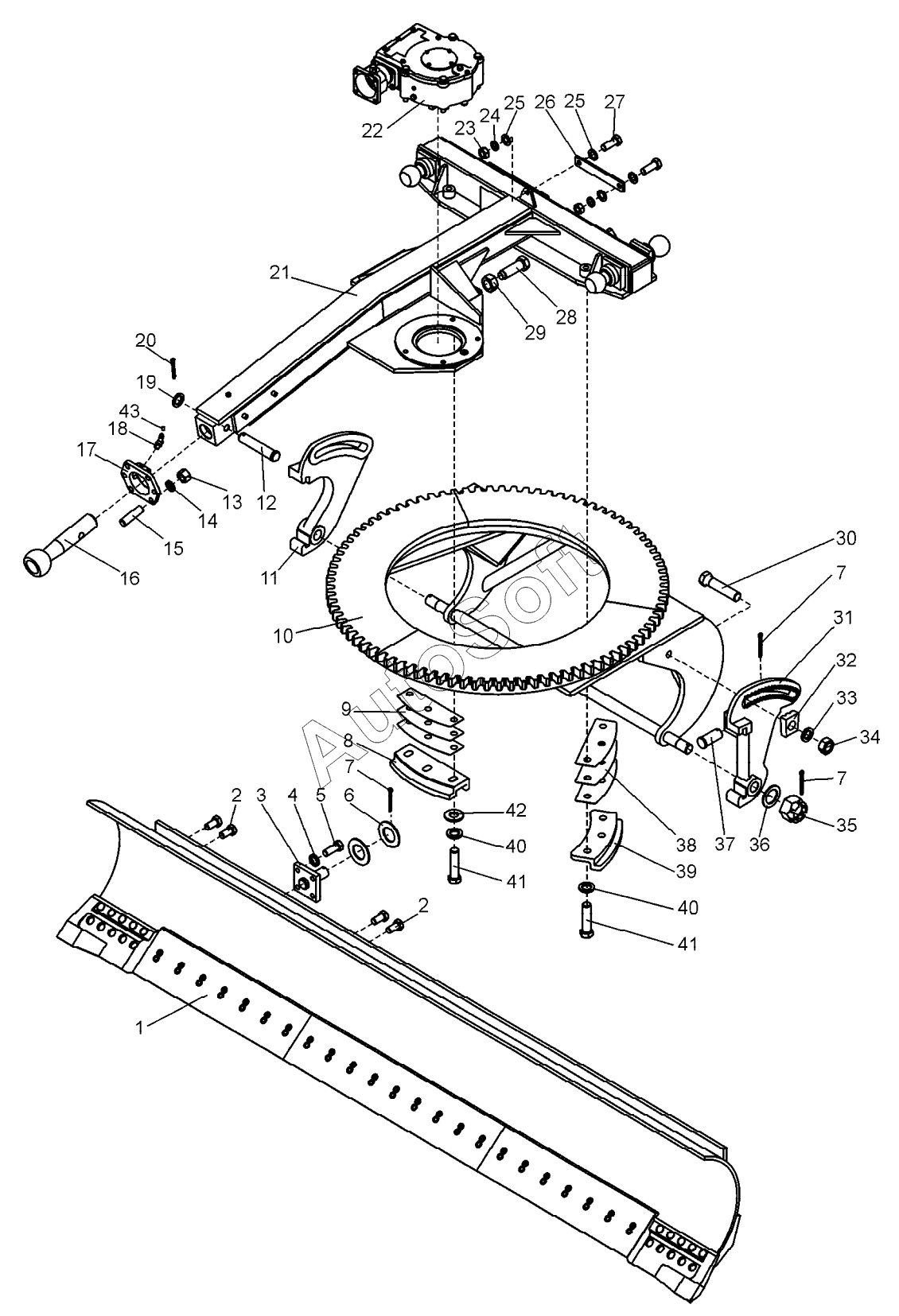

Каталог запасных частей к технике: ЧСДМ ДЗ-98В (2022). Рама тяговая с отвалом (ДЗ-98.34.00.000-01);Traction frame with mouldboard
34
23
24
25
25
26
27
28
29
30
31
32
33
22
35
35
36
37
38
39
40
40
41
41
42
43
11
2
2
2
2
3
4
5
6
7
7
7
8
9
10
1
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***0 | Отвал | |
| 2 | Б***9 | Болт | |
| 2 | Д***1 | Пробка | |
| 3 | Д***0 | Опора штока | |
| 4 | Ш***9 | Шайба 20.65Г.069 | |
| 5 | Б***9 | Болт | |
| 6 | 0***1 | Шайба | |
| 7 | Ш***9 | Шплинт | |
| 8 | Д***6 | Накладка | |
| 9 | Д***8 | Прокладка | |
| 10 | Д***0 | Круг поворотный | |
| 11 | Д***7 | Кронштейн правый | |
| 12 | П***6 | Палец | |
| 13 | Г***9 | Гайка М24-6Н.5.019 | |
| 14 | Ш***9 | Шайба 24.65Г.069 | |
| 15 | Д***1 | Шпилька специальная | |
| 16 | Д***4 | Шкворень | |
| 17 | Д***4 | Опора шкворня | |
| 18 | М***6 | Маслёнка 2.2.45.Ц6 | |
| 19 | Д***6 | Кольцо | |
| 20 | Ш***9 | Шплинт | |
| 21 | Д***0 | Рама тяговая | |
| 22 | Д***0 | Редуктор поворота отвала | |
| 23 | Г***) | Гайка | |
| 24 | Ш***9 | Шайба 20.65Г.069 | |
| 25 | Ш***9 | Шайба С20.02.019 | |
| 26 | В***1 | Тяга | |
| 27 | Б***) | Болт | |
| 28 | Д***4 | Болт | |
| 29 | Г***9 | Гайка М30-6Н.5.019 | |
| 30 | Д***1 | Болт | |
| 31 | Д***0 | Кронштейн левый | |
| 32 | Д***5 | Шайба специальная | |
| 33 | Ш***9 | Шайба 30.65Г.069 | |
| 34 | Д***2 | Гайка | |
| 35 | 0***9 | Гайка | |
| 35 | 0***1 | Гайка | |
| 36 | 0***4 | Шайба | |
| 37 | Д***9 | Палец | |
| 38 | Д***5 | Прокладка | |
| 39 | Д***1 | Накладка | |
| 40 | Ш***9 | Шайба 27.65Г.069 | |
| 41 | Д***9 | Болт | |
| 42 | Д***3 | Шайба | |
| 43 | 2***2 | Колпачок пресс-масленки |
