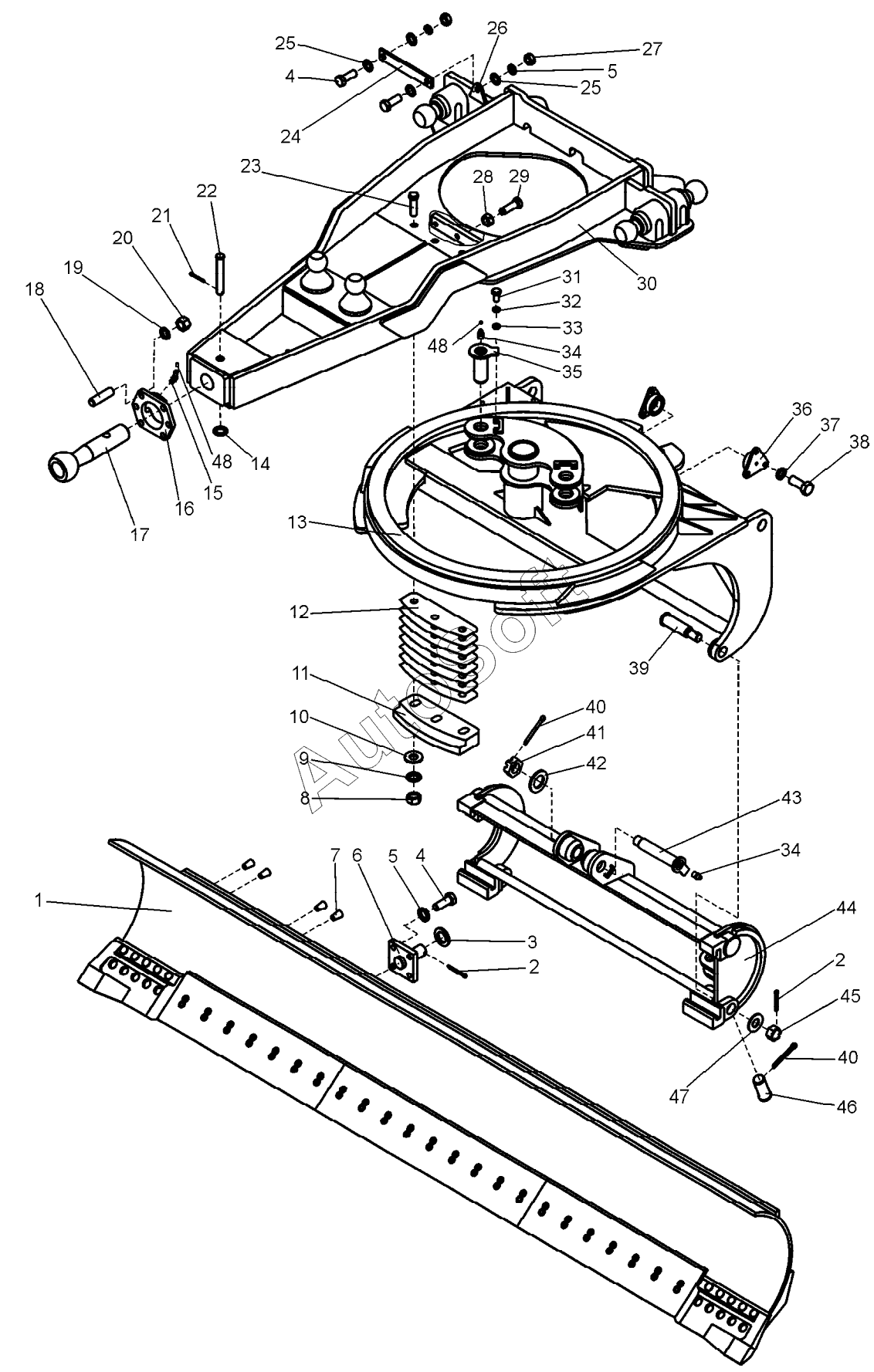

Каталог запасных частей к технике: ЧСДМ ДЗ-98В (2022). Рама тяговая с отвалом (ДЗ-98Д.34.00.000);Traction frame with mouldboard
38
26
27
28
29
30
31
32
33
34
34
35
36
37
25
25
39
40
41
41
42
43
44
45
46
47
48
48
13
2
2
3
4
4
5
5
6
7
7
8
9
10
11
12
1
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***0 | Отвал | |
| 2 | Ш***9 | Шплинт 6,3х71.019 | |
| 3 | 0***1 | Шайба | |
| 4 | Б***) | Болт | |
| 5 | Ш***9 | Шайба 20.65Г.019 | |
| 6 | Д***0 | Опора штока | |
| 7 | Б***9 | Болт | |
| 7 | Д***1 | Пробка | |
| 8 | Д***8 | Гайка | |
| 9 | Ш***9 | Шайба 27.65Г.069 | |
| 10 | Д***3 | Шайба | |
| 11 | Д***6 | Накладка | |
| 12 | Д***7 | Прокладка | |
| 13 | Д***0 | Рама | |
| 14 | Д***6 | Кольцо | |
| 15 | М***6 | Маслёнка 2.2.45.Ц6 | |
| 16 | Д***4 | Опора шкворня | |
| 17 | Д***4 | Шкворень | |
| 18 | Д***1 | Шпилька специальная | |
| 19 | Ш***9 | Шайба 24.65Г.069 | |
| 20 | Г***) | Гайка М24-6Н.5.019(S36) | |
| 21 | Ш***9 | Шплинт | |
| 22 | А***3 | Палец | |
| 23 | Д***9 | Болт | |
| 24 | В***1 | Тяга | |
| 25 | Ш***9 | Шайба С20.02.019 | |
| 26 | В***4 | Проушина | |
| 27 | Г***) | Гайка | |
| 28 | Г***) | Гайка М30-6Н.8.019(S46) | |
| 29 | Д***4 | Болт | |
| 30 | Д***0 | Балка несущая | |
| 31 | Б***) | Болт | |
| 32 | Ш***9 | Шайба 12.65Г.019 | |
| 33 | Ш***9 | Шайба | |
| 34 | М***6 | Масленка | |
| 35 | Д***0 | Ось | |
| 36 | Д***7 | Втулка | |
| 37 | Ш***9 | Шайба 16.65Г.019 | |
| 38 | Б***) | Болт | |
| 39 | Д***1 | Палец | |
| 40 | Ш***9 | Шплинт | |
| 41 | 0***1 | Гайка прорезная | |
| 41 | Д***1 | Гайка | |
| 42 | 0***2 | Шайба | |
| 43 | Т***1 | Ось | |
| 44 | Д***2 | Опора отвала | |
| 45 | Г***6 | Гайка М36х3-6Н.6 | |
| 46 | Д***9 | Палец | |
| 47 | Ш***9 | Шайба С36х4 Ст3пс3.019 | |
| 48 | 2***2 | Колпачок пресс-масленки |
