Каталог запасных частей к технике: ЧСДМ ДЗ-98В (2022). Электрооборудование автогрейдера (ДЗ-98М2.41.00.000-03);Motor grader electric equipment
1
1
1
1
1
1
2
3
4
5
6
6
7
7
8
8
9
10
11
12
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26

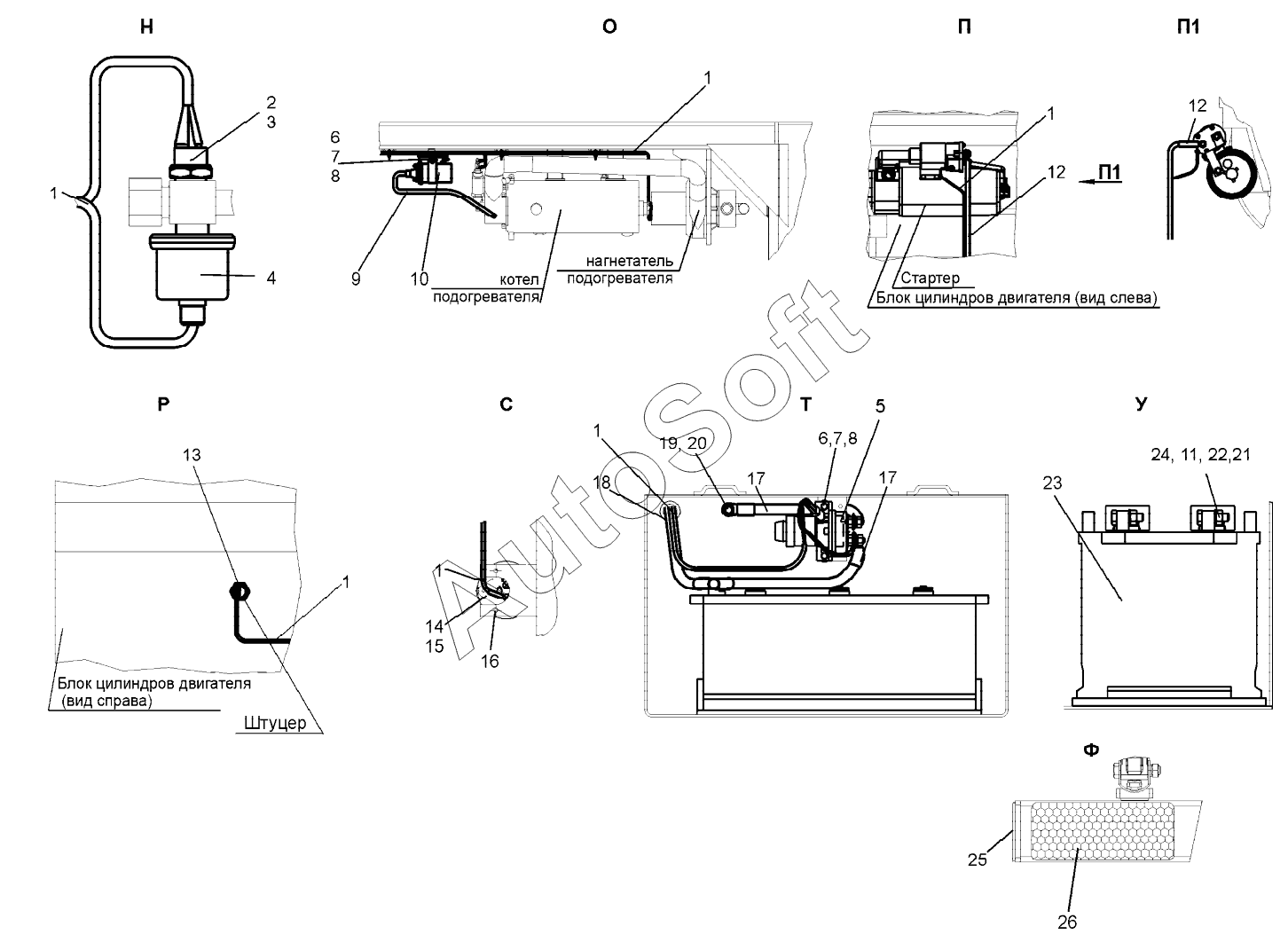

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***1 | Жгут | |
| 2 | 0***4 | Прокладка | |
| 3 | М***Д | Датчик сигнализатора давления | |
| 4 | 3***9 | Датчик указателя давления | |
| 5 | 1***7 | Выключатель | |
| 6 | Б***9 | Болт | |
| 7 | Ш***9 | Шайба 6.65Г.019 | |
| 8 | Ш***9 | Шайба С6.02.019 | |
| 9 | Д***0 | Провод | |
| 10 | 9***4 | Коммутатор | |
| 11 | Г***) | Гайка М10-6Н.5.019(S16) | |
| 12 | Д***2 | Провод | |
| 13 | М***Д | Датчик-сигнализатор давления | |
| 14 | П***0 | Розетка переностной лампы | |
| 15 | 5***2 | Чехол защитный | |
| 16 | В***9 | Винт | |
| 17 | Д***4 | Провод | |
| 18 | Д***3 | Провод | |
| 19 | Б***) | Болт | |
| 20 | Ш***9 | Шайба 10.65Г.019 | |
| 21 | Ш***9 | Шайба С10.02.019 | |
| 22 | Ш***9 | Шайба 10.65Г.019 | |
| 23 | 6***Т | Аккумуляторная батарея | |
| 24 | Б***9 | Болт | |
| 25 | 0***1 | Наклейка светоотражателя | |
| 26 | 0***1 | Наклейка светоотражателя |
