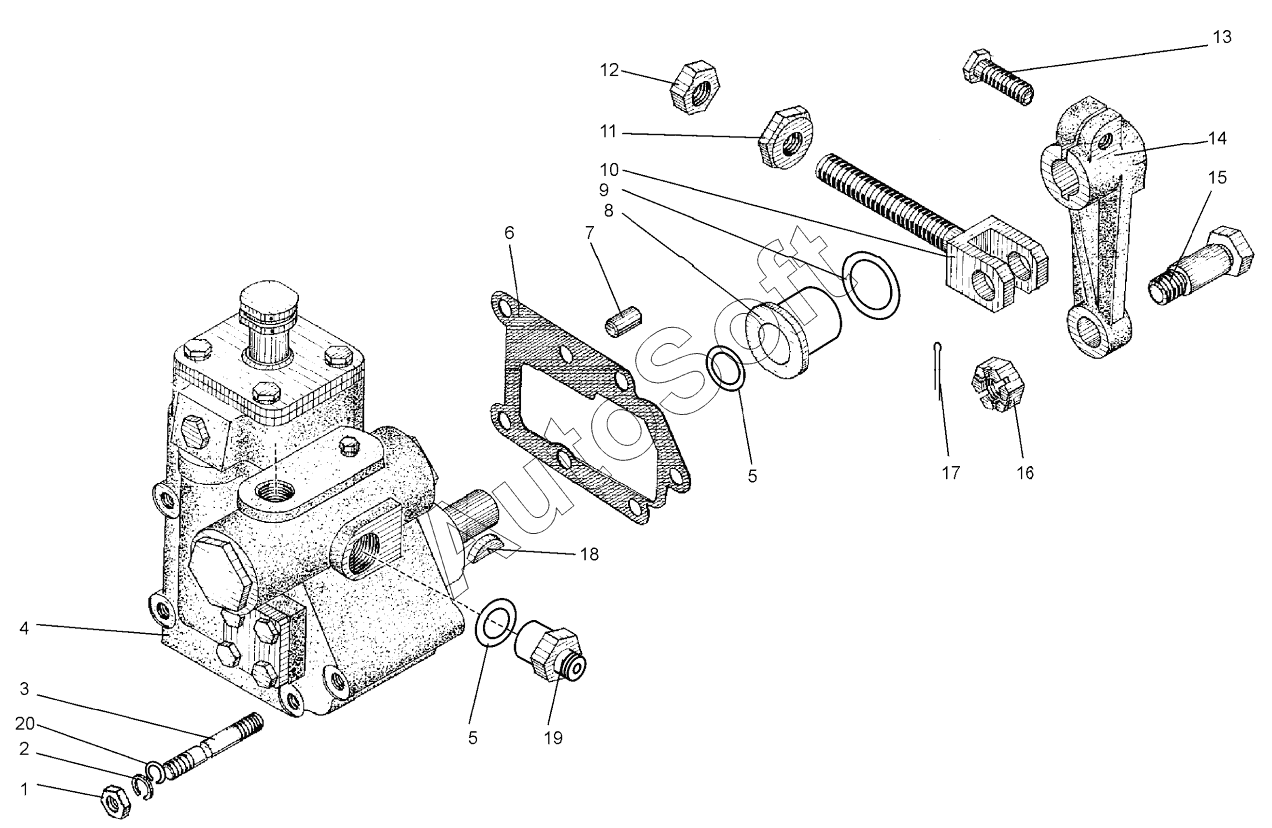

Каталог запасных частей к технике: ЧСДМ ДЗ-98В (2022). Установка сервомеханизма (ДЗ-98.10.03.110);Servomechanism installation
11
20
19
18
17
16
15
14
13
12
1
10
9
8
7
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***) | Гайка М10-6Н.5.019(S16) | |
| 2 | Ш***9 | Шайба 10.65Г.069 | |
| 3 | Д***2 | Шпилька | |
| 4 | Д***0 | Cервомеханизм | |
| 5 | К***2 | Кольцо 030-035-30-2-2 | |
| 6 | Д***2 | Прокладка | |
| 7 | Д***9 | Штифт | |
| 8 | Д***7 | Втулка | |
| 9 | К***2 | Кольцо 050-060-58-2-2 | |
| 10 | Д***0 | Тяга | |
| 11 | Д***7 | Гайка шаровая | |
| 12 | 0***3 | Гайка | |
| 13 | Б***) | Болт | |
| 14 | Д***6 | Рычаг | |
| 15 | Д***5 | Палец специальный | |
| 16 | Д***3 | Гайка специальная | |
| 17 | Ш***9 | Шплинт | |
| 18 | Д***8 | Шпонка сегментная | |
| 19 | Д***3 | Штуцер | |
| 20 | Ш***9 | Шайба С10.02.019 |
