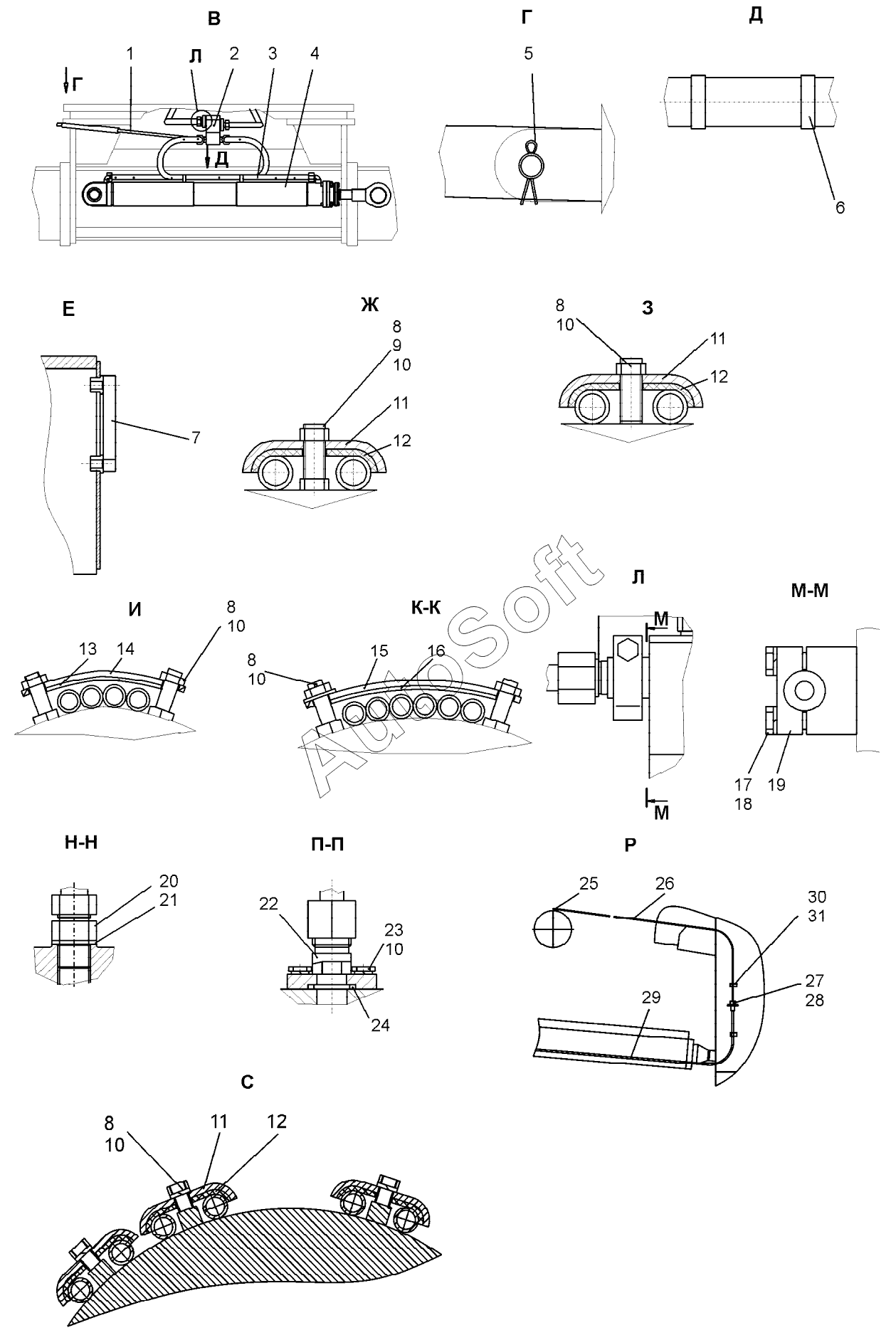

Каталог запасных частей к технике: ЧСДМ ДЗ-98В (2022). Гидросистема автогрейдера (ДЗ-98М1.43.00.000);Motor grader hydraulic system
1
2
3
4
5
6
7
7
8
8
8
8
8
9
10
10
10
10
10
10
11
11
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***0 | Водило | |
| 2 | Д***1 | Гидропереход поворотный | |
| 3 | Р***1 | РВД | |
| 4 | Г***0 | Гидроцилиндр | |
| 5 | Ш***9 | Шплинт | |
| 6 | Х***6 | Хомут 1Л 20-32-6 | |
| 7 | L***0 | Уровнемер | |
| 7 | S***0 | Уровнемер | |
| 8 | Б***) | Болт | |
| 9 | Г***) | Гайка М10-6H.5.019 S16) | |
| 10 | Ш***9 | Шайба 10.65Г.019 | |
| 11 | Д***3 | Хомут | |
| 12 | Д***4 | Прокладка | |
| 13 | Д***3 | Прокладка | |
| 14 | Д***2 | Планка | |
| 15 | Д***1 | Планка | |
| 16 | Д***1 | Прокладка | |
| 17 | Б***) | Болт | |
| 18 | Ш***9 | Шайба 12.65Г.019 | |
| 19 | Д***2 | Крышка | |
| 20 | 0***2 | Штуцер | |
| 21 | U***8 | Уплотнение | |
| 22 | Д***0 | Штуцер | |
| 23 | В***9 | Винт | |
| 24 | К***2 | Кольцо 026-032-36-2-2 | |
| 25 | Ф***5 | Фитинг угловой | |
| 26 | H***B | Трубка | |
| 27 | Д***7 | Переходник | |
| 28 | Ф***5 | Фитинг прямой | |
| 29 | Р***1 | РНД | |
| 30 | 0***1 | Хомут | |
| 31 | Б***) | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
