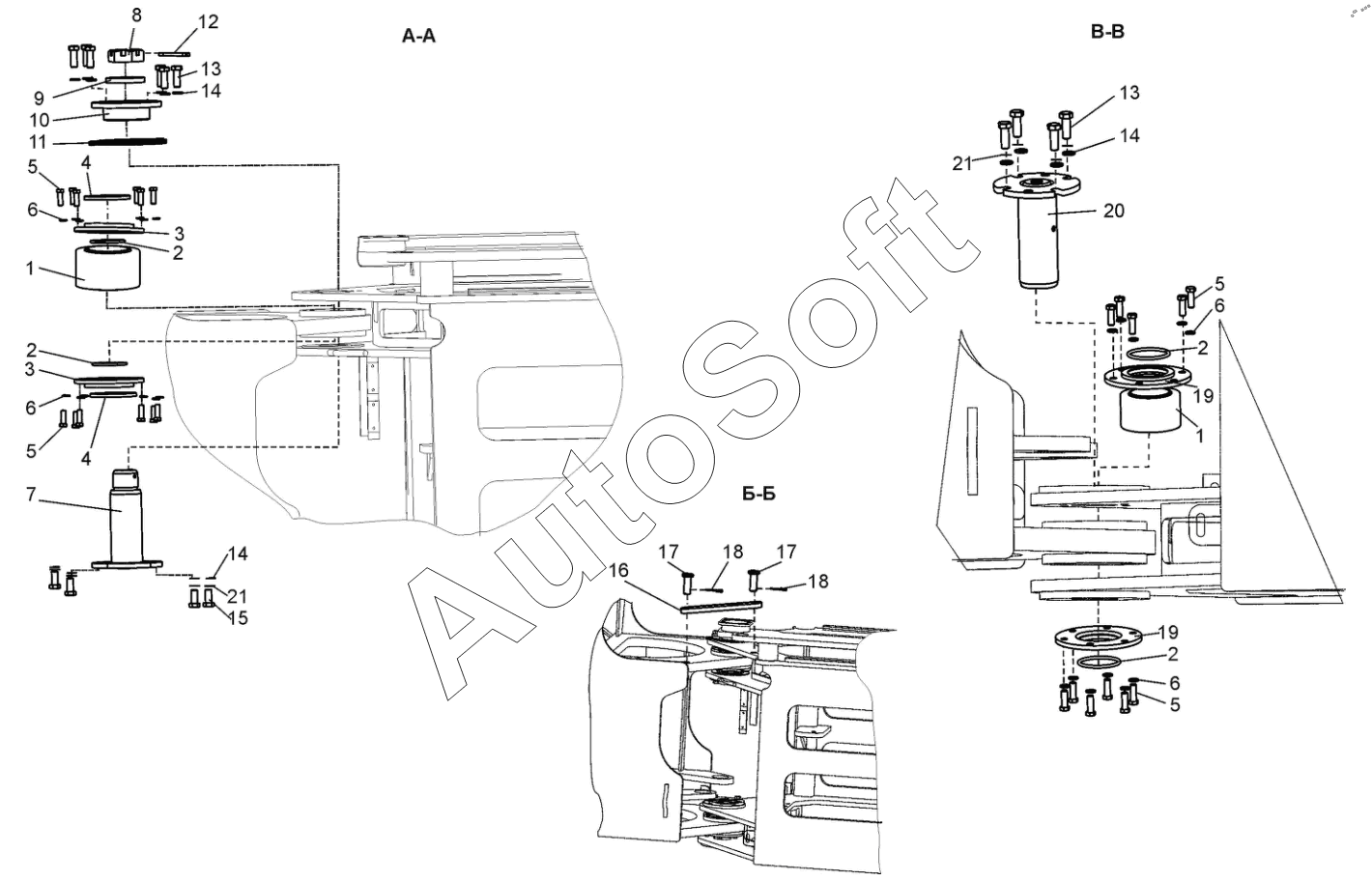

Каталог запасных частей к технике: ЧСДМ TL-155 (2023). Рама в сборе (15502.21.00.000)
11
21
21
20
19
19
18
18
17
17
16
15
14
14
14
13
13
12
1
1
10
9
8
7
6
6
6
6
5
5
5
5
4
4
3
3
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ш***К | Подшипник | |
| 2 | К***2 | Кольцо 080-090-58-2-2 | |
| 3 | T***3 | Крышка | |
| 4 | П***4 | Шайба | |
| 5 | Б***9 | Болт М12-6gх35.88.019 | |
| 6 | Ш***9 | Шайба 12.65Г.019 | |
| 7 | 1***0 | Ось | |
| 8 | 1***2 | Гайка | |
| 9 | T***5 | Шайба | |
| 10 | T***3 | Втулка | |
| 11 | T***4 | Прокладка регулировочная | |
| 12 | Ш***9 | Шплинт 8х100.019 | |
| 13 | Б***9 | Болт М16-6gх45.88.019 | |
| 14 | Ш***9 | Шайба 16.65Г.019 | |
| 15 | Б***9 | Болт М16-6gх35.88.019 | |
| 16 | T***3 | Растяжка | |
| 17 | T***4 | Ось | |
| 18 | Ш***D | Шплинт | |
| 19 | T***2 | Крышка | |
| 20 | T***0 | Ось | |
| 21 | T***7 | Сектор |
