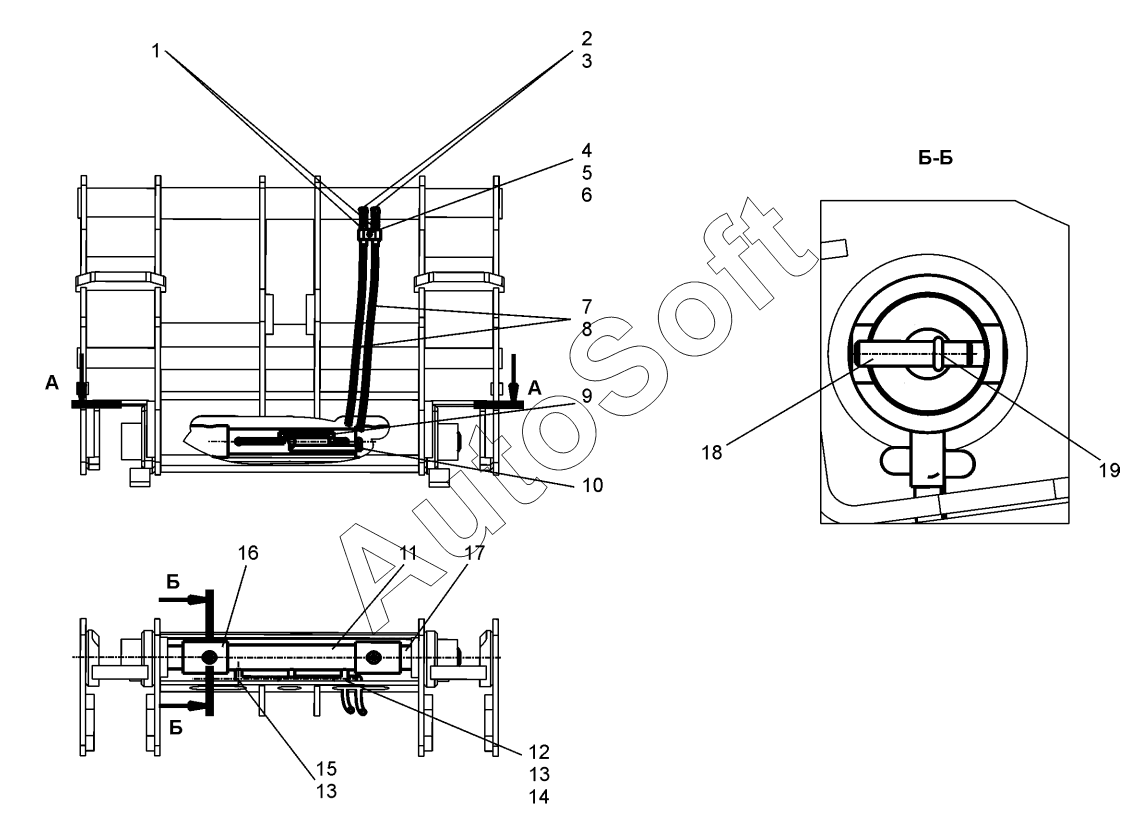

Каталог запасных частей к технике: ЧСДМ TL-155 (2023). Гидросистема адаптера (TL155.26.43.100)
10
19
18
17
16
15
14
13
13
12
11
1
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | У***9 | Штуцер | |
| 2 | Б***4 | БРС FIRG 3/4 | |
| 3 | У***4 | Уплотнение | |
| 4 | Г***9 | Гайка М10-6H.5.019 | |
| 5 | Ш***9 | Шайба 10 65Г 019 | |
| 6 | Т***5 | Скоба | |
| 7 | Р***П | РВД 12.7-110-1050-0.18-11/11-М22х1.5/М22х1.5-У1-СПП | |
| 8 | E***D | Фитинг угловой | |
| 9 | Т***0 | Трубопровод | |
| 10 | Т***0 | Трубопровод | |
| 11 | 2***0 | Гидроцилиндр | |
| 12 | К***2 | Контрогайка М22 | |
| 13 | У***8 | Уплотнение | |
| 14 | Т***8 | Штуцер | |
| 15 | Т***6 | Болт зажимной | |
| 16 | Т***4 | Втулка | |
| 17 | Т***2 | Палец | |
| 18 | Т***3 | Ось | |
| 19 | К***1 | Кольцо 208А-46.02.011 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
