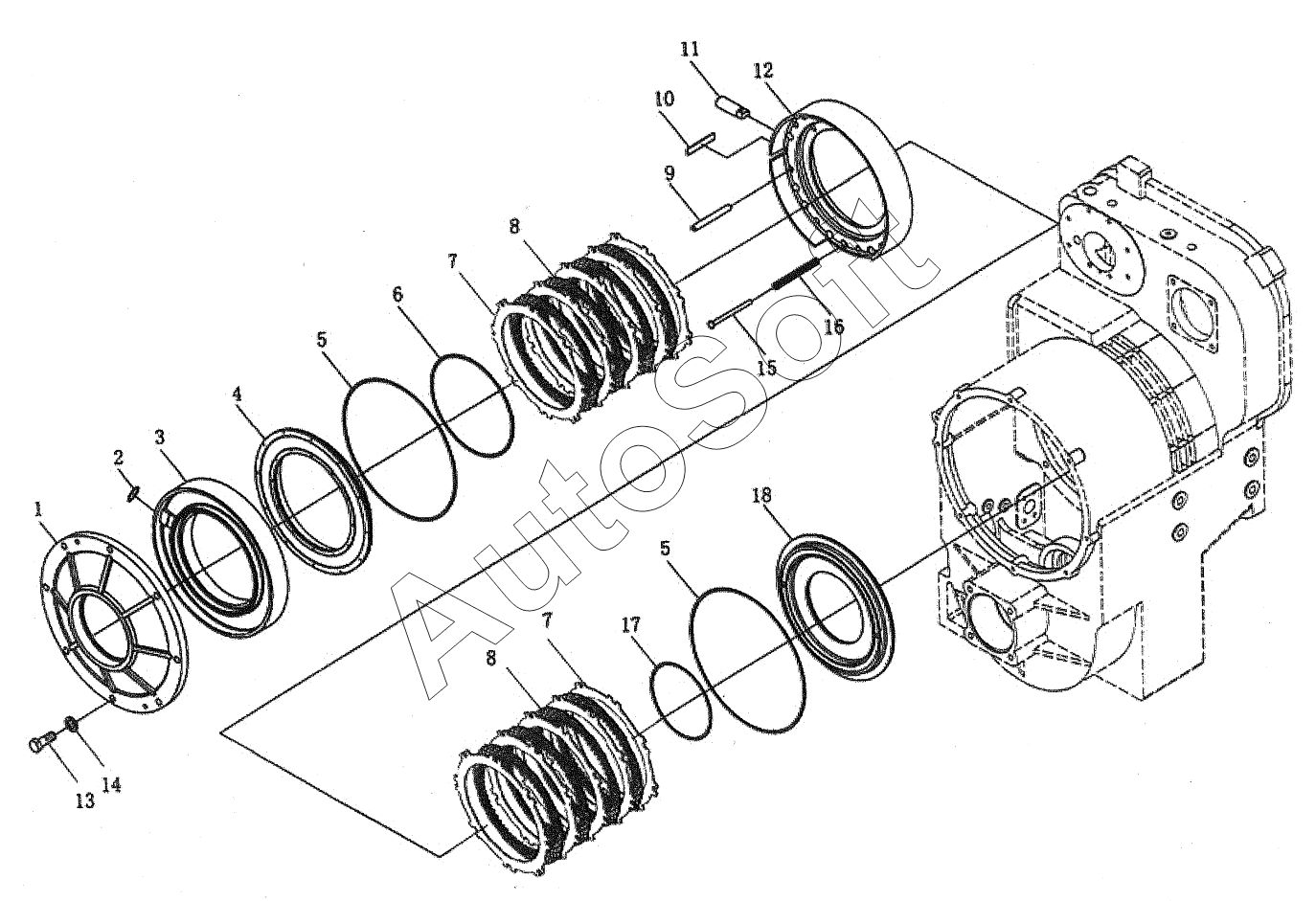

Каталог запасных частей к технике: ЧСДМ WL50 (2023). КПП в сборе 5 (370801)
10
18
17
16
15
14
13
12
11
1
9
8
8
7
7
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***0 | Крышка | |
| 2 | B***9 | Уплотнительное кольцо | |
| 3 | B***3 | Корпус цилиндра | |
| 4 | B***8 | Поршень | |
| 5 | B***A | Уплотнительное кольцо | |
| 6 | B***A | Уплотнительное кольцо | |
| 7 | B***7 | Диск фрикционный | |
| 8 | B***0 | Диск фрикционный в сборе | |
| 9 | B***5 | Штифт | |
| 10 | B***4 | Пластина | |
| 11 | B***9 | Штифт | |
| 12 | B***6 | Обойма фрикционов | |
| 13 | 0***0 | Болт | |
| 14 | 0***2 | Шайба | |
| 15 | B***5 | Штифт | |
| 16 | B***4 | Пружина | |
| 17 | B***A | Уплотнительное кольцо | |
| 18 | B***2 | Поршень |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
