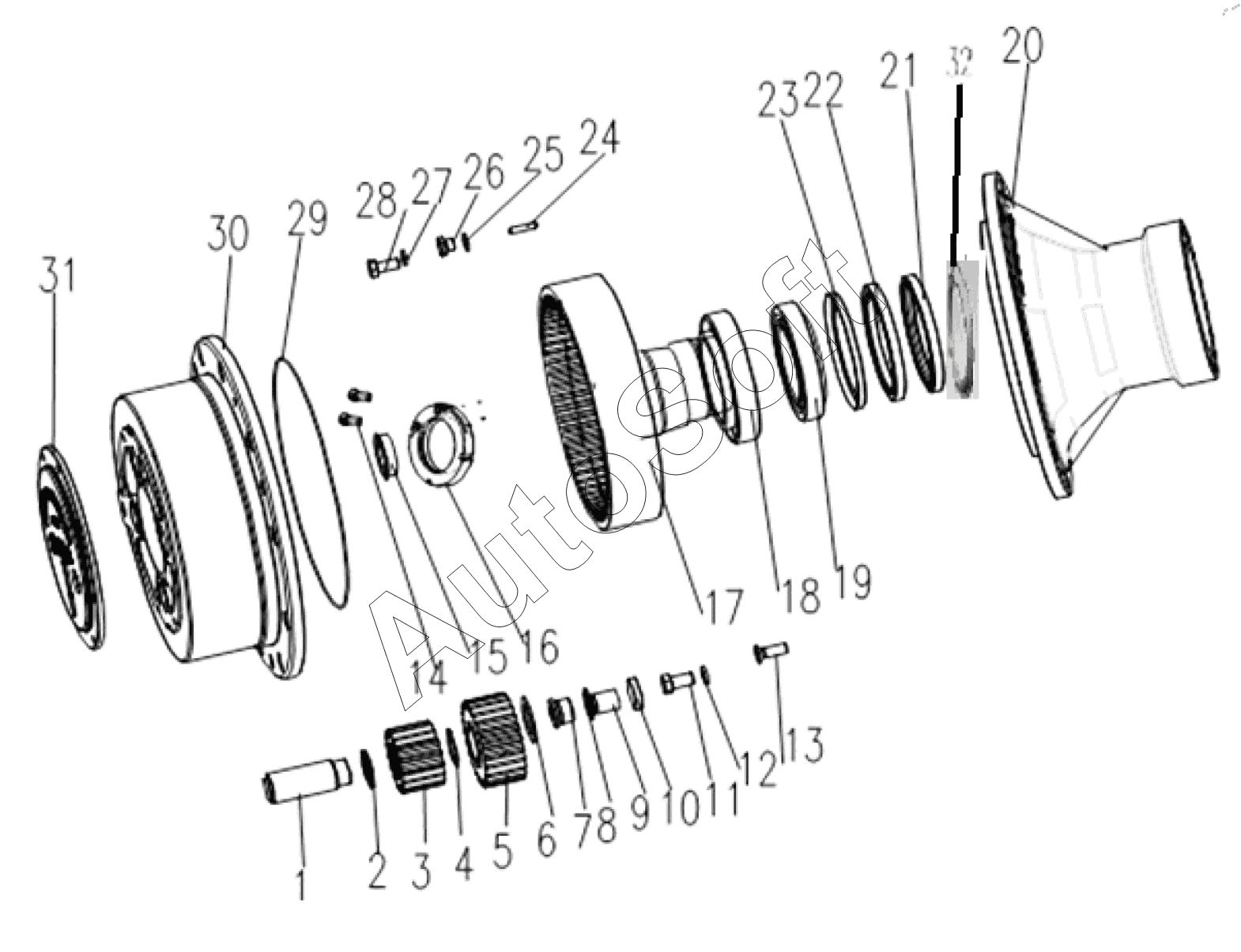

Каталог запасных частей к технике: ЧСДМ WL50 (2023). Планетарный редуктор (для изделия марки Meritor)
25
17
18
19
20
21
22
23
24
16
26
27
28
29
30
31
32
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 93000021 | 9***1 | Колесный редуктор в сборе | |
| 1 | 7***5 | Планетарный штифт | |
| 2 | 7***4 | Стыковочная накладка | |
| 3 | 8***2 | Солнечная шестерня | |
| 4 | 5***9 | Стопорное кольцо | |
| 5 | 8***1 | Планетарная шестерня | |
| 6 | 7***7 | Калибровочная шайба | |
| 7 | 7***7 | Пробка | |
| 8 | 5***5 | Уплотнитель | |
| 9 | 7***0 | Установочный штифт | |
| 10 | 7***2 | Ограничительная втулка | |
| 11 | 5***0 | Болт | |
| 12 | 5***4 | Шайба | |
| 13 | 5***3 | Винт | |
| 14 | 8***4 | Зажимной болт | |
| 15 | 7***1 | Стыковочная накладка | |
| 16 | 8***1 | Гайка | |
| 17 | 8***2 | Колесо с зубчатым венцом внутреннего зацепления | |
| 18 | 5***7 | Подшипник | |
| 19 | 5***6 | Подшипник | |
| 20 | D***1 | Ступица | |
| 21 | 5***5 | Сальниковое уплотнение | |
| 22 | 9***6 | Предохранитель масляного сальника | |
| 23 | 9***4 | Стопорное кольцо | |
| 24 | 7***0 | Игольчатый ролик | |
| 25 | 7***2 | Заглушка | |
| 26 | 5***2 | Уплотнительная шайба | |
| 27 | 5***3 | Шайба | |
| 28 | 5***5 | Болт | |
| 29 | 8***0 | Уплотнительное кольцо | |
| 30 | 8***1 | Держатель | |
| 31 | 8***1 | Крышка | |
| 32 | 5***6 | Сальниковое уплотнение |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
