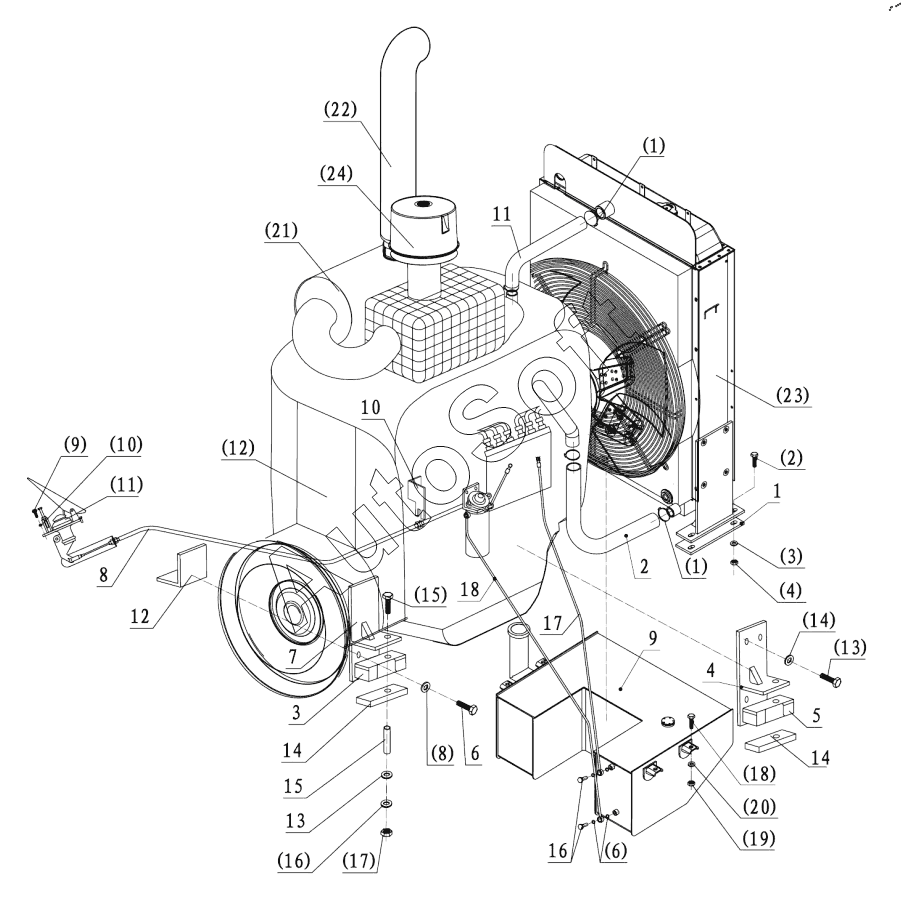

Каталог запасных частей к технике: ЧСДМ WL50 (2023). Двигатель (устанавливается изделие Weichai)
1
1
2
2
3
4
5
6
7
8
9
10
11
11
12
13
14
14
15
16
17
18
1.1
1.1
1.1
1.1
1.1
1.1
1.2
1.3
1.4
1.6
1.8
1.9
1.10
1.11
1.12
1.13
1.14
1.15
1.16
1.17
1.18
1.19
1.20
1.21
1.22
1.23
1.23
1.24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D***1 | (ZL60GT-2) Опорная пластина водяного радиатора | |
| 1 | Z***2 | (DG50B) Опорная пластина водяного радиатора | |
| 1.1 | J***1 | Хомут | |
| 1.1 | J***1 | Хомут | |
| 1.10 | G***3 | Пружинная шайба | |
| 1.11 | X***1 | Клапан управления дроссельной заслонки | |
| 1.12 | W***3 | Двигатель | |
| 1.13 | G***3 | Болт | |
| 1.14 | G***3 | Пружинная шайба | |
| 1.15 | G***2 | Болт | |
| 1.16 | G***5 | Шайба | |
| 1.17 | G***9 | Гайка | |
| 1.18 | G***7 | Болт | |
| 1.19 | G***0 | Гайка | |
| 1.2 | G***2 | Болт | |
| 1.20 | G***3 | Пружинная шайба | |
| 1.21 | W***q | Глушитель | |
| 1.22 | W***g | Выхлопная труба | |
| 1.23 | D***B | Радиатор | |
| 1.23 | Z***2 | Радиатор | |
| 1.24 | W***q | Воздушный фильтр | |
| 1.3 | G***5 | Шайба | |
| 1.4 | G***9 | Гайка | |
| 1.6 | J***2 | Комбинированная шайба | |
| 1.8 | G***3 | Пружинная шайба | |
| 1.9 | G***1 | Болт | |
| 10 | Z***3 | Кронштейн дроссельной заслонки | |
| 11 | D***B | Отводящий шланг | |
| 11 | Z***5 | Отводящий шланг | |
| 12 | Z***A | Правый задний кронштейн двигателя | |
| 13 | Z***3 | Шайба | |
| 14 | Z***4 | Амортизатор двигателя | |
| 15 | Z***5 | Опорная втулка | |
| 16 | Z***7 | Шарнирный болт | |
| 17 | D***1 | Сливной топливопровод | |
| 18 | D***2 | Подающий топливопровод | |
| 2 | D***B | Подводящий патрубок системы охлаждения двигателя | |
| 2 | Z***2 | Подводящий патрубок системы охлаждения двигателя | |
| 3 | Z***4 | Амортизатор двигателя | |
| 4 | Z***B | Передний кронштейн двигателя | |
| 5 | Z***7 | Амортизатор двигателя | |
| 6 | Z***3 | Болт | |
| 7 | Z***A | Левый задний кронштейн двигателя | |
| 8 | Z***9 | Трос дроссельной заслонки | |
| 9 | D***0 | Топливный бак в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
