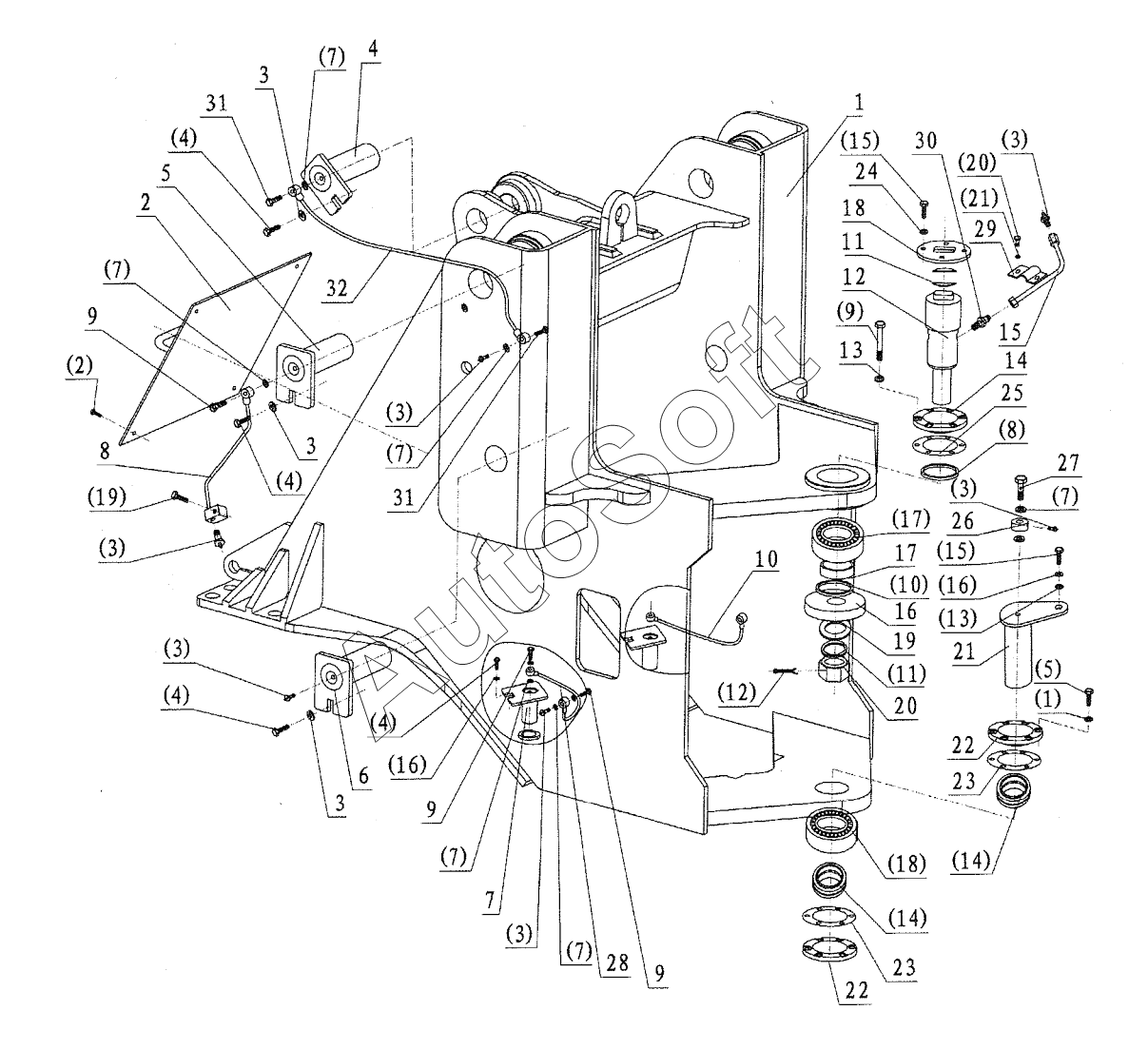

Каталог запасных частей к технике: ЧСДМ WL50 (2023). Передняя полурама в сборе
1
2
3
3
3
4
5
6
7
8
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
31
32
1.1
1.2
1.3
1.3
1.3
1.3
1.3
1.3
1.4
1.4
1.4
1.4
1.5
1.7
1.7
1.7
1.7
1.7
1.7
1.8
1.9
1.10
1.11
1.12
1.13
1.14
1.14
1.15
1.15
1.16
1.16
1.17
1.18
1.19
1.20
1.21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0 | D***0 | Передняя полурама в сборе | |
| 1 | D***0 | Передняя полурама | |
| 1.1 | G***2 | Пружинная шайба | |
| 1.10 | G***2 | Уплотнительное кольцо | |
| 1.11 | G***8 | Пружинная шайба | |
| 1.12 | G***0 | Шплинт | |
| 1.13 | G***6 | Шайба | |
| 1.14 | S***1 | Грязесъемник | |
| 1.15 | G***5 | Болт | |
| 1.16 | G***6 | Пружинная шайба | |
| 1.17 | G***E | Подшипник | |
| 1.18 | G***S | Подшипник | |
| 1.19 | G***0 | Болт | |
| 1.2 | G***0 | Болт | |
| 1.20 | G***0 | Винт | |
| 1.21 | G***6 | Пружинная шайба | |
| 1.3 | G***1 | Масленка | |
| 1.4 | G***0 | Болт | |
| 1.5 | G***0 | Болт | |
| 1.7 | J***0 | Комбинированная шайба | |
| 1.8 | G***0 | Уплотнительное кольцо | |
| 1.9 | G***0 | Болт | |
| 10 | Z***A | Правый передний смазочный патрубок | |
| 11 | Z***4 | Регулировочная прокладка | |
| 12 | Z***5 | Верхний вал | |
| 13 | Z***6 | Шайба | |
| 14 | Z***7 | Крышка подшипника | |
| 15 | D***3 | Трубка для подачи смазки | |
| 16 | Z***9 | Установочная поверхность подшипника | |
| 17 | Z***0 | Втулка | |
| 18 | Z***1 | Прижимная пластина | |
| 19 | Z***A | Тарелка | |
| 2 | Z***A | Крышка | |
| 20 | Z***8 | Корончатая гайка | |
| 21 | Z***0 | Нижний шарнирный вал в сборе | |
| 22 | Z***9 | Нижняя крышка подшипника | |
| 23 | Z***0 | Прокладка | |
| 24 | Z***6 | Шайба | |
| 25 | Z***7 | Регулировочная прокладка | |
| 26 | D***5 | Основание | |
| 27 | D***6 | Соединительный болт | |
| 28 | Z***A | Левый передний смазочный патрубок | |
| 29 | D***4 | Хомут | |
| 3 | D***5 | Шайба | |
| 30 | D***4 | Соединительный болт | |
| 31 | D***5 | Соединительный болт | |
| 32 | D***5 | Трубка для подачи смазки | |
| 4 | Z***D | Задний штифт в сборе, цилиндр опрокидывания | |
| 5 | D***1 | Задний штифт в сборе, подвижный рычаг | |
| 6 | Z***D | Задний штифт с боре, цилиндр подъема | |
| 7 | Z***0 | Передний штифт в сборе, рулевой цилиндр | |
| 8 | D***2 | Трубка для подачи смазки | |
| 9 | Z***3 | Соединительный болт |
