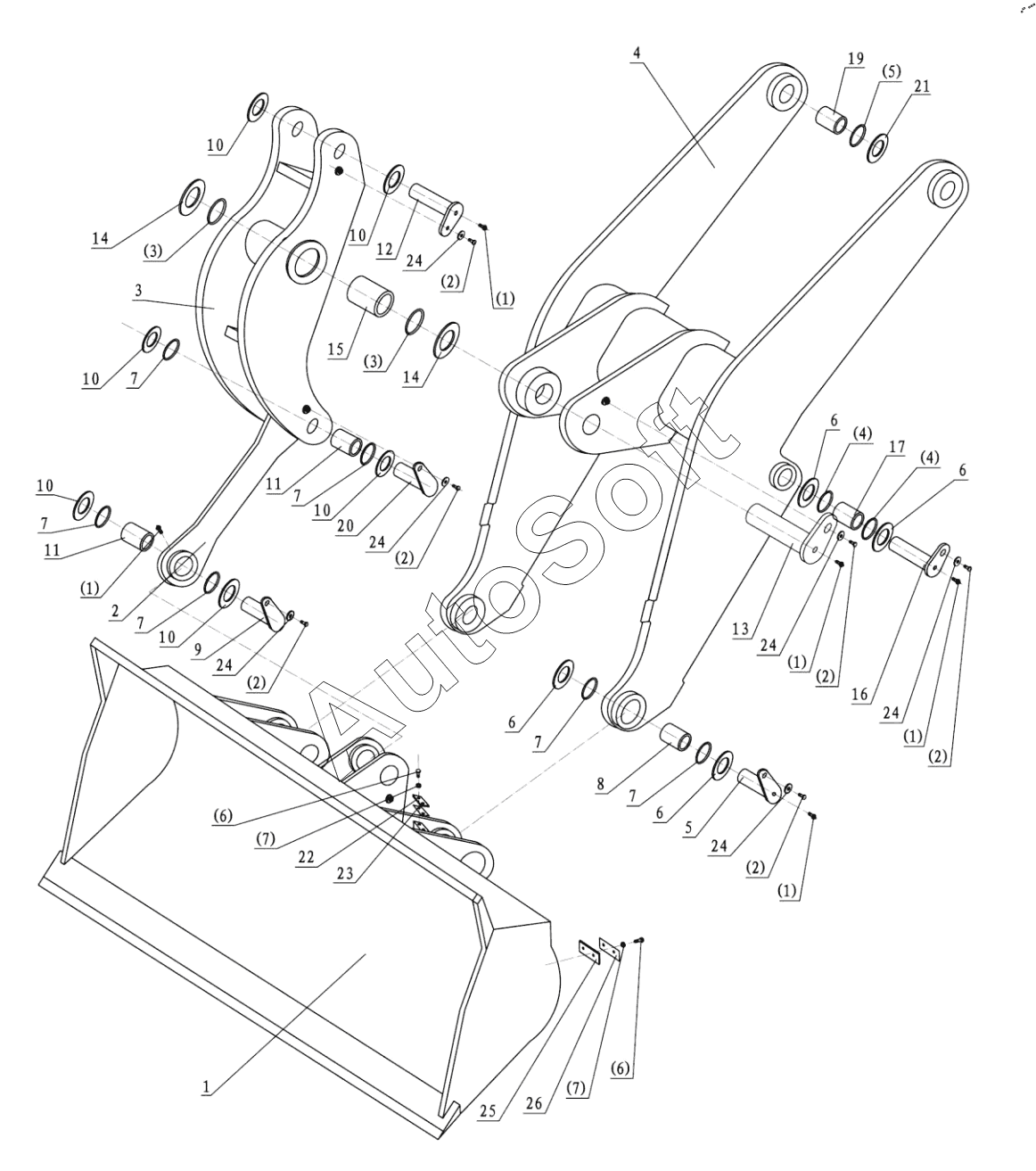

Каталог запасных частей к технике: ЧСДМ WL50 (2023). Рабочее оборудование в сборе
1
2
2
3
3
4
4
4
5
6
6
6
6
7
7
7
7
7
7
8
9
10
10
10
10
10
10
11
11
12
13
14
14
15
16
17
19
20
21
22
23
24
24
24
24
24
24
25
26
1.1
1.1
1.1
1.1
1.1
1.2
1.2
1.2
1.2
1.2
1.2
1.3
1.3
1.4
1.4
1.5
1.6
1.6
1.7
1.7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***е | Ковш в сборе | |
| 1.1 | G***1 | Масленка | |
| 1.2 | G***0 | Болт | |
| 1.3 | H***4 | Сальник | |
| 1.4 | H***2 | Сальник | |
| 1.5 | H***2 | Сальник | |
| 1.6 | G***0 | Болт | |
| 1.7 | G***6 | Пружинная шайба | |
| 10 | Z***4 | Регулирующая прокладка | |
| 11 | Z***B | Втулка | |
| 12 | Z***D | Палец в сборе | |
| 13 | Z***D | Палец в сборе | |
| 14 | Z***6 | Регулирующая прокладка | |
| 15 | Z***B | Втулка | |
| 16 | Z***D | Палец в сборе | |
| 17 | Z***8 | Втулка | |
| 19 | Z***0 | Втулка | |
| 2 | D***A | Тяга коромысла | |
| 2 | D***A | Тяга коромысла (стандартный рычаг) | |
| 20 | Z***D | Палец в сборе | |
| 21 | Z***2 | Регулирующая прокладка | |
| 22 | Z***3 | Прижимная пластина | |
| 23 | Z***4 | Регулирующая прокладка | |
| 24 | D***5 | Шайба | |
| 25 | Z***Y | Регулирующая прокладка | |
| 26 | Z***Y | Прижимная пластина | |
| 3 | D***0 | Rocker arm/Коромысло | |
| 3 | D***0 | Коромысло (для стандартного рычага) | |
| 4 | D***D | Рычаг (супер-длинный рычаг) | |
| 4 | Z***D | Рычаг | |
| 4 | Z***D | Рычаг (удлиненный рычаг) | |
| 5 | Z***D | Палец в сборе | |
| 6 | Z***1 | Регулирующая прокладка | |
| 7 | Z***2 | Грязесъемник | |
| 8 | Z***A | Втулка | |
| 9 | Z***D | Палец в сборе |
