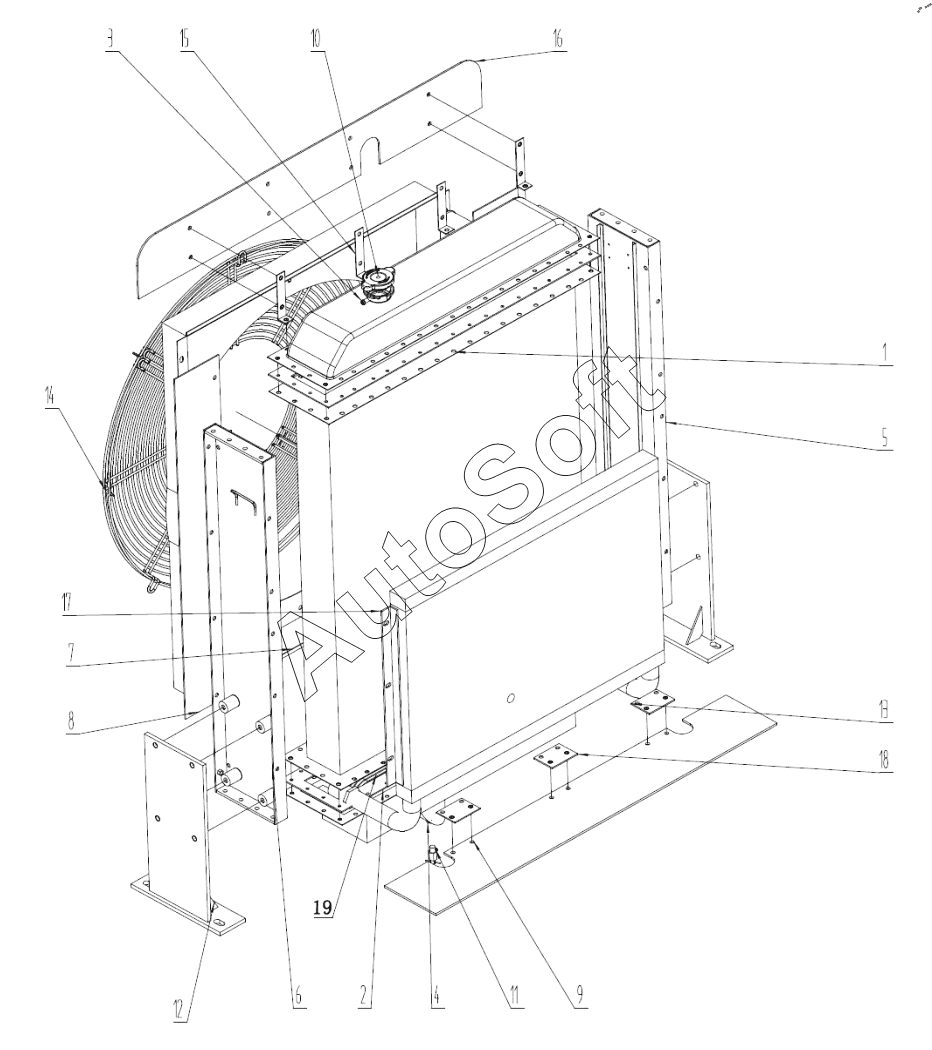

Каталог запасных частей к технике: ЧСДМ WL50 (2023). Радиатор в сборе (устанавливается для изделия Weichai)
10
19
18
17
16
15
14
13
12
11
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ZL60GT-2 | Z***2 | Радиатор | |
| 1 | Z***0 | Сердцевина радиатора в сборе | |
| 2 | Z***0 | Уплотнительная прокладка | |
| 3 | Z***0 | /Верхний бачок | |
| 4 | Z***0 | Нижний бачок | |
| 5 | Z***0 | Левая боковина | |
| 6 | Z***0 | Правая боковина | |
| 7 | Z***0 | Воздухозаборник | |
| 8 | Z***0 | Боковая накладка | |
| 9 | Z***0 | Нижняя резиновая пластина | |
| 10 | J***9 | Крышка радиатора с двойным уплотнением | |
| 11 | F***C | Сливной краник | |
| 12 | Z***0 | Кронштейн | |
| 13 | Z***D | Монтажная пластина нижней резиновой пластины | |
| 14 | Z***2 | Радиатор | |
| 15 | Z***0 | Кронштейн резиновой пластины | |
| 16 | Z***0 | Верхняя резиновая пластина | |
| 17 | Z***0 | /Масляный радиатор | |
| 18 | Z***0 | Монтажная пластина нижней резиновой пластины | |
| 19 | 5***5 | Теплообменник КПП |
