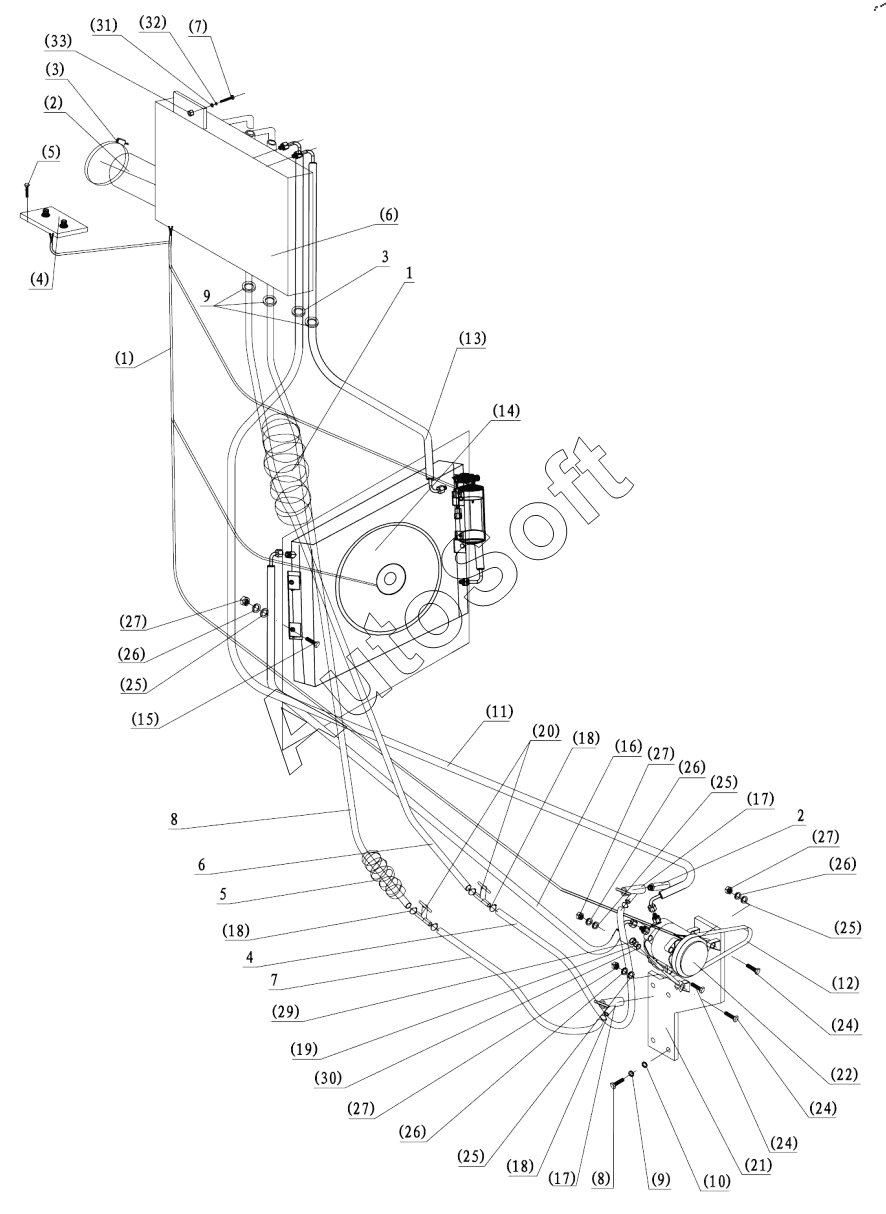

Каталог запасных частей к технике: ЧСДМ WL50 (2023). Кондиционер в сборе (при установки двигателя Weichai)
1
2
3
4
5
6
7
8
9
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.10
1.11
1.12
1.13
1.14
1.15
1.16
1.17
1.17
1.18
1.18
1.18
1.19
1.20
1.21
1.22
1.24
1.24
1.24
1.25
1.25
1.25
1.25
1.26
1.26
1.26
1.26
1.27
1.27
1.27
1.27
1.29
1.30
1.31
1.32
1.33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0 | D***0 | Кондиционер в сборе | |
| 1 | D***1 | RЗащитный резиновый рукав | |
| 1.1 | G***0 | Электропроводка кондиционера | |
| 1.10 | G***2 | Шайба | |
| 1.11 | G***0 | Шланг | |
| 1.12 | 1***0 | Ремень | |
| 1.13 | G***0 | Шланг | |
| 1.14 | G***A | Конденсатор в сборе | |
| 1.15 | G***5 | Болт | |
| 1.16 | G***0 | Шланг | |
| 1.17 | T***3 | Водяной вентиль | |
| 1.18 | T***5 | Хомут | |
| 1.19 | G***4 | Пружинная шайба | |
| 1.2 | D***D | Воздуховод | |
| 1.20 | G***0 | Кран спуска воды | |
| 1.21 | G***0 | Кронштейн компрессора | |
| 1.22 | T***C | Компрессор | |
| 1.24 | G***5 | Болт | |
| 1.25 | G***0 | Шайба | |
| 1.26 | G***0 | Пружинная шайба | |
| 1.27 | G***0 | Гайка | |
| 1.29 | G***4 | Гайка | |
| 1.3 | G***0 | Хомут | |
| 1.30 | G***4 | Шайба | |
| 1.31 | G***8 | Шайба | |
| 1.32 | G***8 | Пружинная шайба | |
| 1.33 | G***8 | Гайка | |
| 1.4 | G***0 | Панель управления кондиционера | |
| 1.5 | G***2 | Винт | |
| 1.6 | G***A | Испаритель | |
| 1.7 | G***5 | Болт | |
| 1.8 | G***0 | Болт | |
| 1.9 | G***2 | Пружинная шайба | |
| 2 | Z***5 | Выпускной водяной патрубок | |
| 3 | D***2 | Втулка | |
| 4 | D***2 | Водоприемная трубка 1 | |
| 5 | D***3 | Защитный резиновый рукав | |
| 6 | D***3 | Водоприемная трубка 2 | |
| 7 | D***1 | Водовыпускная трубка | |
| 8 | D***4 | Водовыпускная трубка | |
| 9 | D***1 | Втулка |
