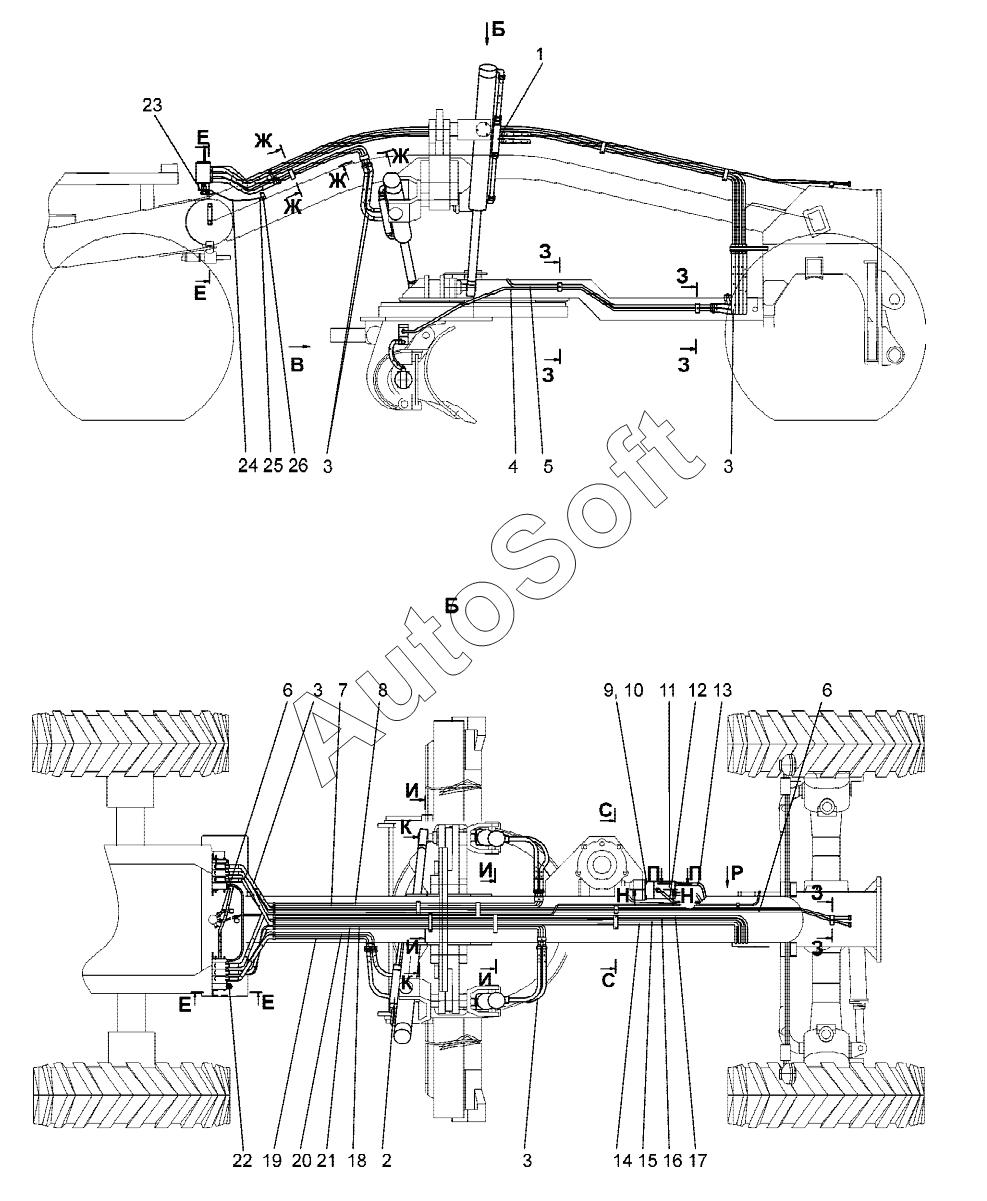

Каталог запасных частей к технике: ЧСДМ ДЗ-98В (2022). Гидросистема автогрейдера (ДЗ-98М1.43.00.000);Motor grader hydraulic system
14
26
25
24
23
22
21
20
19
18
17
16
15
1
13
12
11
10
9
8
7
6
6
5
4
3
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***1 | Установка гидрозамка | |
| 2 | Д***0 | Установка гидрозамка | |
| 3 | Р***1 | РВД 15, 9-10 0-1050-0,2-11/11М27х1,5/М27х1,5-У1 | |
| 4 | Д***0 | Труба | |
| 5 | Д***0 | Труба | |
| 6 | Д***0 | Труба | |
| 7 | Д***1 | Труба | |
| 8 | Д***0 | Труба | |
| 9 | Б***) | Болт М12-6gх40.58.019(S18) | |
| 10 | Ш***9 | Шайба 12.65Г.019 | |
| 11 | 3***6 | Гидромотор | |
| 12 | Р***1 | РВД 12,7-110-16 00-0,18-11/11.45-М27х1,5/М27х1,5-У1 | |
| 13 | Р***1 | РВД 12,7-110-1700-0,18-11/11.45-М27х1,5/М27х1,5-У1 | |
| 14 | Д***0 | Труба | |
| 15 | Д***1 | Труба | |
| 16 | Д***2 | Труба | |
| 17 | Д***3 | Труба | |
| 18 | Д***1 | Труба | |
| 19 | Д***0 | Труба | |
| 20 | Д***1 | Труба | |
| 21 | Д***0 | Труба | |
| 22 | З***5 | Заглушка D2612М16х1,5 | |
| 23 | Ф***5 | Фитинг угловой 9502 12-М16х1,5 | |
| 24 | Т***B | Трубка HTRAB HTR 12/9-NAB | |
| 25 | Ф***5 | Фитинг прямой 9512 12-М12х1,5 | |
| 26 | Д***4 | Сапун |
