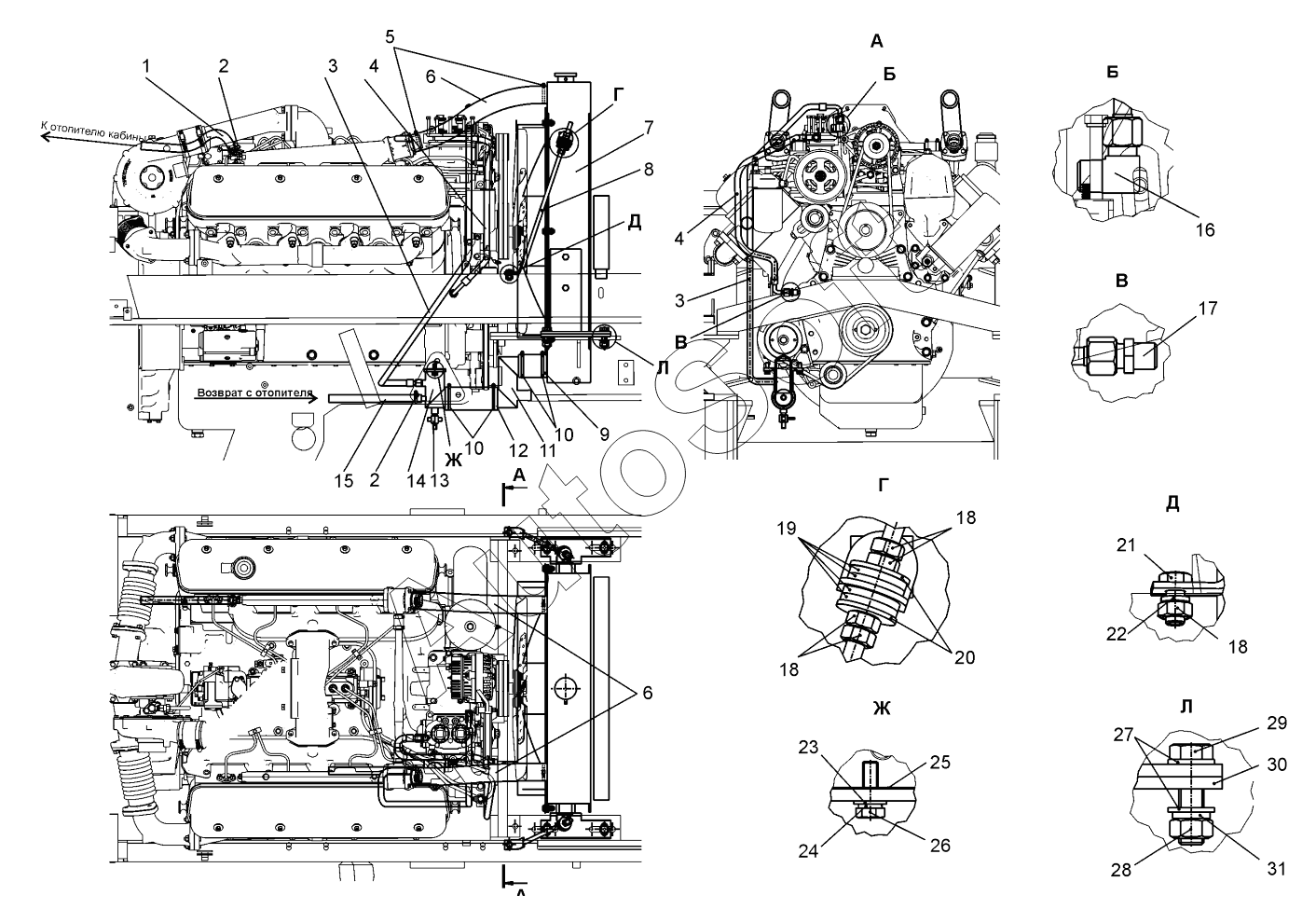

Каталог запасных частей к технике: ЧСДМ ДЗ-98В (2022). Система охлаждения двигателя (ДЗ-98М2.33.40.000, ДЗ-98М2.33.40.000-01);Cooling system of engine
24
16
17
18
18
18
19
20
21
22
23
15
25
26
27
28
29
30
31
1
14
13
13
12
12
11
10
10
9
8
7
6
6
5
4
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | В***3 | Рукав | |
| 2 | Х***6 | Хомут | |
| 3 | Р***1 | РНД 10-4,4-1300-0,08-54/54.90-М18x1,5/М18x1,5-У1 | |
| 3 | Р***1 | РНД 10-4,4-1300-0,08-54/54.90-М18x1,5/М18x1,5-ХЛ1 | |
| 4 | Р***1 | РНД 10-4,4-750-0,08-54/54.90-М18x1,5/М18x1,5-У1 | |
| 4 | Р***1 | РНД 10-4,4-750-0,08-54/54.90-М18x1,5/М18x1,5-ХЛ1 | |
| 5 | Х***6 | Хомут 1Л 40-60-6 | |
| 6 | Д***8 | Рукав | |
| 7 | Д***0 | Блок радиаторов | |
| 8 | А***0 | Стяжка | |
| 9 | Д***9 | Рукав | |
| 10 | Х***6 | Хомут | |
| 11 | Д***0 | Труба | |
| 12 | Д***1 | Рукав | |
| 13 | 2***Б | Краник проходной | |
| 14 | Д***0 | Труба | |
| 15 | А***4 | Рукав | |
| 16 | Д***1 | Угольник | |
| 17 | Д***4 | Штуцер | |
| 18 | Г***9 | Гайка М12-6H.5.019 | |
| 19 | А***5 | Кольцо | |
| 20 | 0***1 | Шайба | |
| 21 | Б***9 | Болт М12-6gх25.58.019 | |
| 22 | Ш***9 | Шайба 12 65Г 019 | |
| 23 | Ш***9 | Шайба С.10.02.019 | |
| 24 | Ш***9 | Шайба 10 65Г 019 | |
| 25 | А***5 | Прокладка | |
| 26 | Б***9 | Болт М10-6gх30.58.019 | |
| 27 | Ш***9 | Шайба С.16.02.019 | |
| 28 | Г***9 | Гайка М16-6H.5.019 | |
| 29 | Б***9 | Болт М16-6gх55.58.019 | |
| 30 | Д***1 | Прокладка | |
| 31 | Ш***9 | Шайба 16 65Г 019 |
