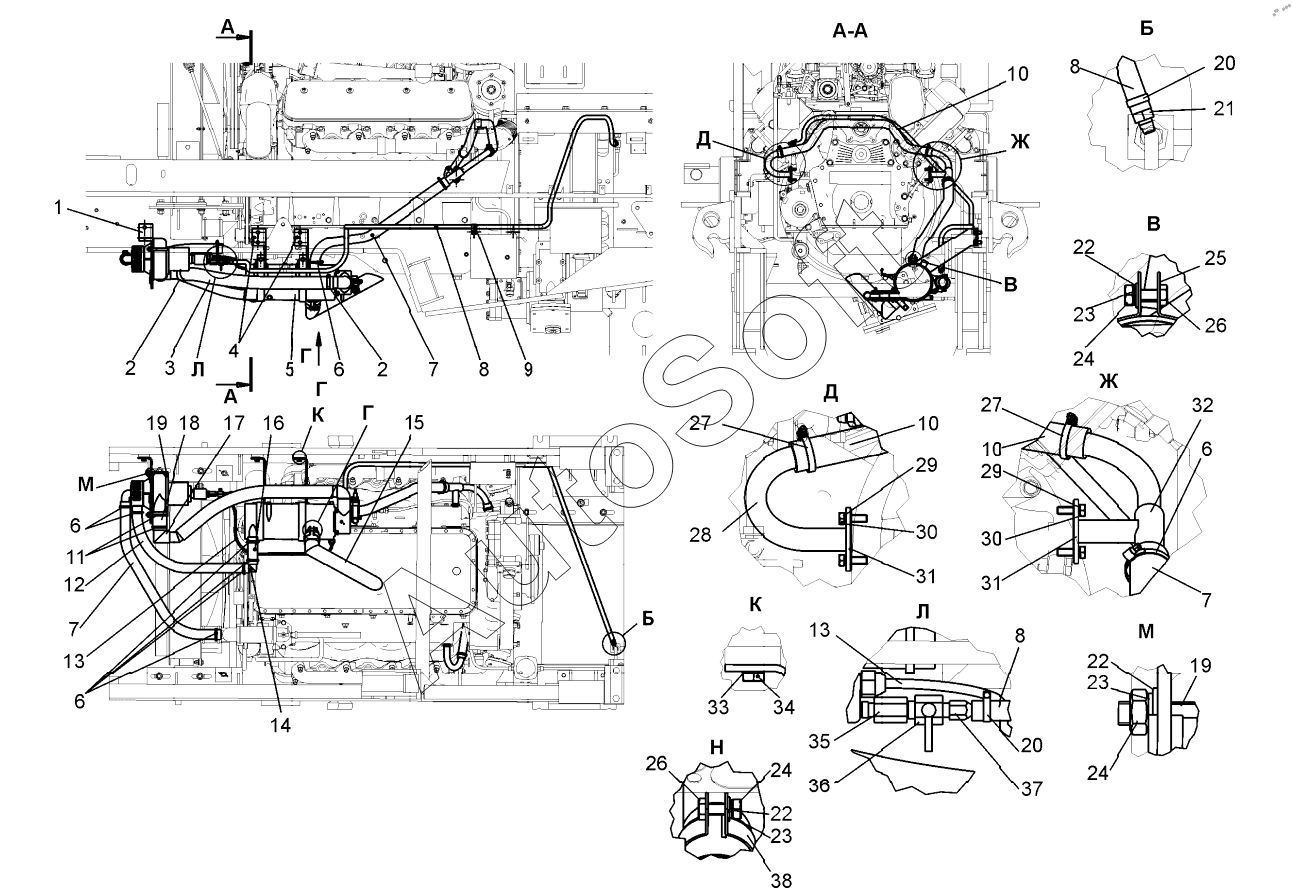

Каталог запасных частей к технике: ЧСДМ ДЗ-98В (2022). Установка ПЖД (ДЗ-98М2.36.40.000);Installation of PZHD
30
30
21
22
22
22
23
23
23
24
24
24
25
26
26
27
27
28
29
29
20
20
31
31
32
33
34
35
36
37
38
11
2
2
3
4
5
6
6
6
6
7
7
7
8
8
8
9
10
10
10
1
12
13
13
14
15
16
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***0 | Кронштейн | |
| 2 | Х***6 | Хомут 1Л 40-60-6 | |
| 3 | В***1 | Рукав | |
| 4 | Д***0 | Опора | |
| 5 | П***0 | Подогреватель жидкостный дизельный | |
| 6 | Х***6 | Хомут 1Л 32-50-6 | |
| 7 | В***0 | Рукав | |
| 8 | А***3 | Рукав | |
| 9 | 0***1 | Хомут | |
| 10 | А***5 | Рукав | |
| 11 | Х***6 | Хомут | |
| 12 | А***9 | Рукав | |
| 13 | Д***0 | Трубка | |
| 14 | Т***0 | Уголок | |
| 15 | Д***0 | Труба выхлопная | |
| 16 | А***7 | Рукав | |
| 17 | Д***0 | Труба воздушная | |
| 18 | В***2 | Рукав | |
| 19 | Д***4 | Стремянка | |
| 20 | Х***6 | Хомут | |
| 21 | Д***3 | Штуцер | |
| 22 | Ш***9 | Шайба С.10.02.019 | |
| 23 | Ш***9 | Шайба 10 65Г 019 | |
| 24 | Г***9 | Гайка М10-6H.5.019 | |
| 25 | 0***2 | Хомут | |
| 26 | Б***9 | Болт М10-6gх30.58.019 | |
| 27 | Х***6 | Хомут 1Л 25-40-6 | |
| 28 | А***0 | Труба | |
| 29 | Ш***9 | Шайба 8 65Г 019 | |
| 30 | Б***9 | Болт М8-6gх25.58.019 | |
| 31 | Д***1 | Прокладка | |
| 32 | А***0 | Труба | |
| 33 | Ш***9 | Шайба 12 65Г 019 | |
| 34 | Б***9 | Болт М12-6gх25.58.019 | |
| 35 | А***9 | Штуцер | |
| 36 | 2***Б | Краник проходной | |
| 37 | Д***2 | Штуцер | |
| 38 | 0***1 | Хомут |
