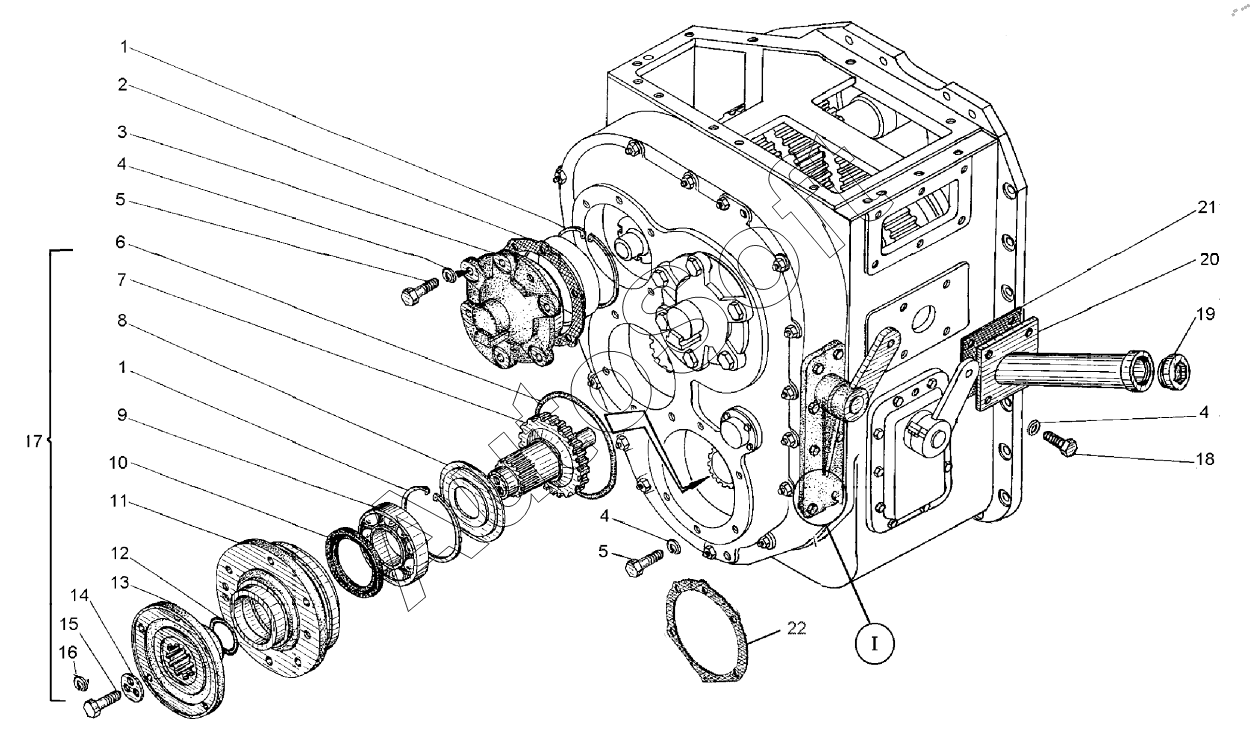

Каталог запасных частей к технике: ЧСДМ ДЗ-98В (2022). Коробка передач (ДЗ-98.10.04.000);Gearbox
12
22
21
20
19
18
17
16
15
14
13
1
1
11
10
9
8
7
6
5
5
4
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***5 | Прокладка | |
| 2 | Д***9 | Крышка | |
| 3 | К***а | Крышка | |
| 4 | Ш***9 | Шайба 12.65Г.069 | |
| 5 | Б***9 | Болт М12-6gх35.58.019 | |
| 6 | К***2 | Кольцо 180-190-58-2-2 | |
| 7 | Д***9 | Вал-шестерня | |
| 8 | Д***1 | Шайба | |
| 9 | П***3 | Подшипник 6-313 | |
| 10 | М***1 | Манжета 2.2-90х120-1 | |
| 11 | Д***1 | Стакан | |
| 12 | К***2 | Кольцо 052-058-36-2-2 | |
| 13 | Д***0 | Фланец | |
| 14 | Д***6 | Шайба | |
| 15 | Б***) | Болт М12-6gх30.88.019 (S18) | |
| 16 | Д***3 | Шайба стопорная | |
| 17 | Д***0 | Фланец | |
| 18 | Б***9 | Болт М12-6gх2 5.58.019 | |
| 19 | 2***1 | Пробка | |
| 20 | Д***0 | Горловина заливная | |
| 21 | Д***1 | Прокладка | |
| 22 | Д***8 | Прокладка |
