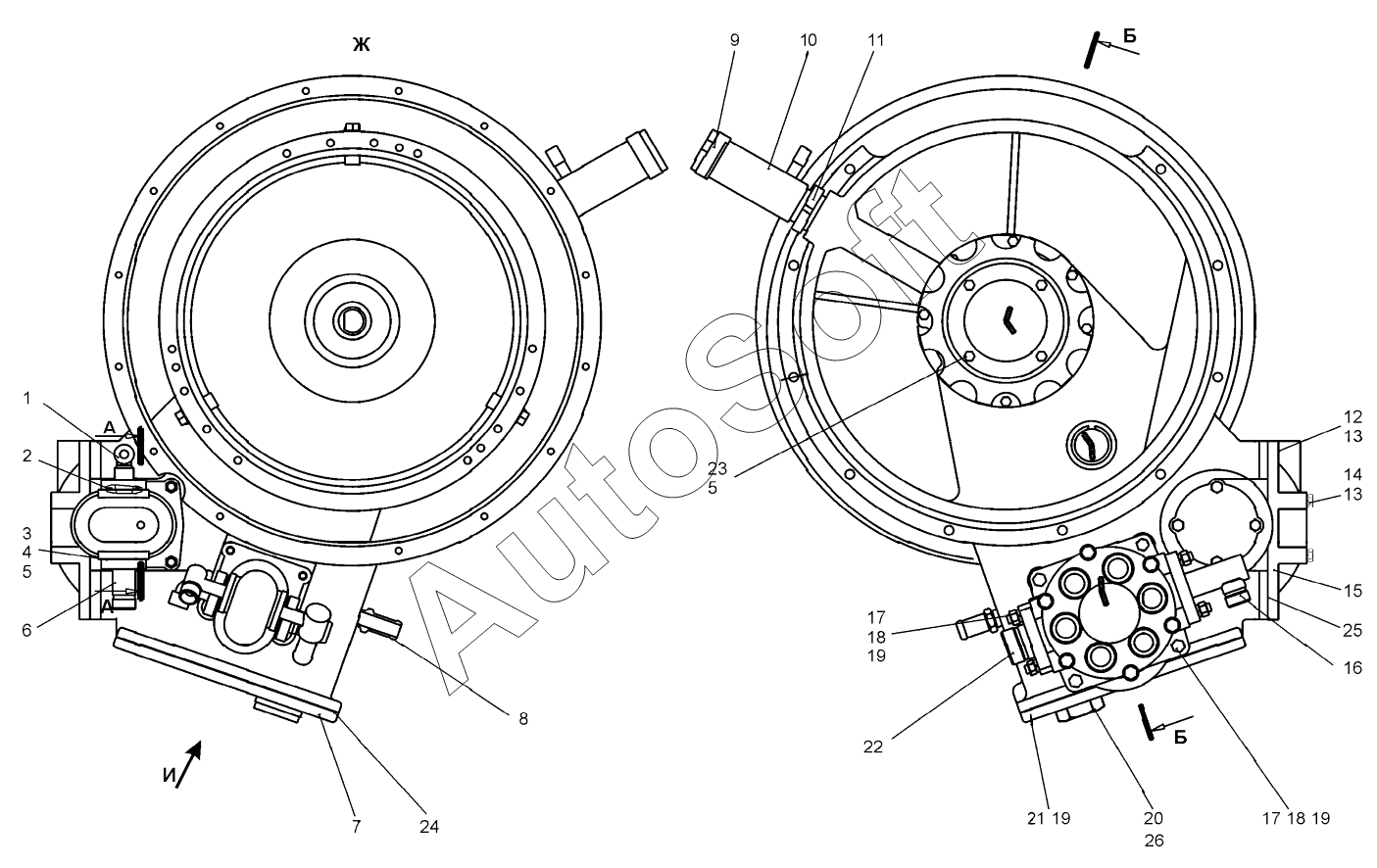

Каталог запасных частей к технике: ЧСДМ ДЗ-98В (2022). Редуктор промежуточный (ДЗ-98В.10.06.000, ДЗ-98В.10.06.000-01);Intermediate reduction gear
11
26
25
24
23
22
21
20
19
19
19
18
18
17
17
16
15
14
13
13
12
1
10
9
8
7
6
5
5
5
5
4
4
3
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***0 | Переходник | |
| 1 | Д***0 | Переходник | |
| 2 | К***2 | Кольцо 036-042-36-2-2 | |
| 2 | К***2 | Кольцо 036-042-36-2-2 | |
| 3 | 0***6 | Шпилька | |
| 3 | 0***6 | Шпилька | |
| 4 | Г***) | Гайка М8-6Н.5.019 (S13) | |
| 4 | Г***) | Гайка М8-6Н.5.019 (S13) | |
| 5 | Ш***9 | Шайба 8.65Г.019 | |
| 5 | Ш***9 | Шайба 8.65Г.019 | |
| 6 | Д***0 | Насос масляный шестеренный | |
| 7 | Д***1 | Крышка | |
| 8 | Д***8 | Штуцер | |
| 9 | 2***1 | Пробка | |
| 10 | Д***0 | Заливная горловина | |
| 11 | 0***2 | Гайка круглая | |
| 12 | Б***) | Болт М10-6gх30.58.019(S16) | |
| 13 | Ш***9 | Шайба 10.65Г.019 | |
| 14 | Б***) | Болт М10-6gх70.58.019(S16) | |
| 15 | Д***7 | Крышка | |
| 16 | Д***0 | Переходник | |
| 17 | 0***1 | Шпилька | |
| 18 | Г***) | Гайка М12-6Н.5.019 (S18) | |
| 19 | Ш***9 | Шайба 12.65Г.019 | |
| 20 | 8***2 | Пробка с магнитом поддона картера двигателя | |
| 21 | Б***) | Болт М12-6gх25.58.019(S18) | |
| 22 | Д***0 | Штуцер | |
| 23 | Б***) | Болт М8-6gх20.58.019(S13) | |
| 24 | Д***1 | Прокладка | |
| 25 | Д***2 | Прокладка | |
| 26 | У***6 | Уплотнение USIT M16 |
