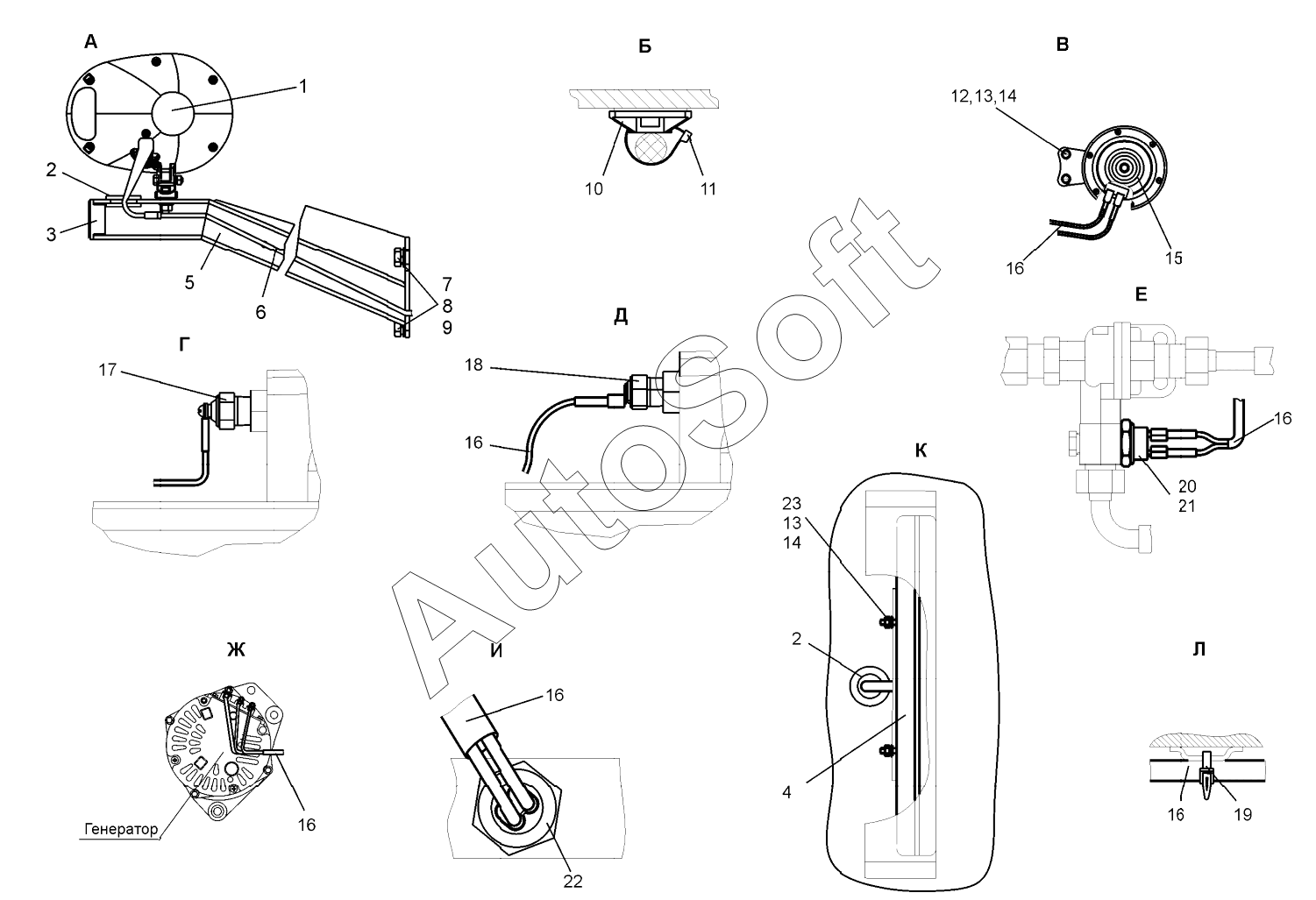

Каталог запасных частей к технике: ЧСДМ ДЗ-98В (2022). Электрооборудование автогрейдера (ДЗ-98М2.41.00.000-03);Motor grader electric equipment
12
23
22
21
20
19
18
17
16
16
16
16
16
16
15
14
14
13
13
1
11
10
9
8
7
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***1 | Фара дорожная | |
| 2 | Д***0 | Кольцо | |
| 3 | З***0 | Заглушка пластиковая для профильной трубы 60х60 | |
| 4 | 1***6 | Фонарь задний | |
| 5 | Д***1 | Кронштейн | |
| 6 | Д***1 | Жгут | |
| 7 | Б***9 | Болт М10-6gх35.58.019 | |
| 8 | Ш***9 | Шайба 10.65Г.019 | |
| 9 | Ш***9 | Шайба | |
| 10 | 2***2 | Монтажные опоры | |
| 11 | К***0 | Кабельная стяжка стандартная КСС 5/350 | |
| 12 | Б***9 | Болт М6-6gх25.58.019 | |
| 13 | Ш***9 | Шайба 6 65Г 019 | |
| 14 | Ш***9 | Шайба C.6.02.019 | |
| 15 | С***3 | Сигнал звуковой | |
| 16 | Д***1 | Жгут | |
| 17 | Т***В | Датчик температуры | |
| 18 | Т***5 | Датчик-сигнализатор температуры | |
| 19 | К***0 | Кабельный хомут усиленный КСУ 9х350 | |
| 20 | 0***4 | Прокладка | |
| 21 | М***Д | Выключатель пневмо-электрический | |
| 22 | В***В | Выключатель | |
| 23 | Г***9 | Гайка М6-6H.5.019 |
