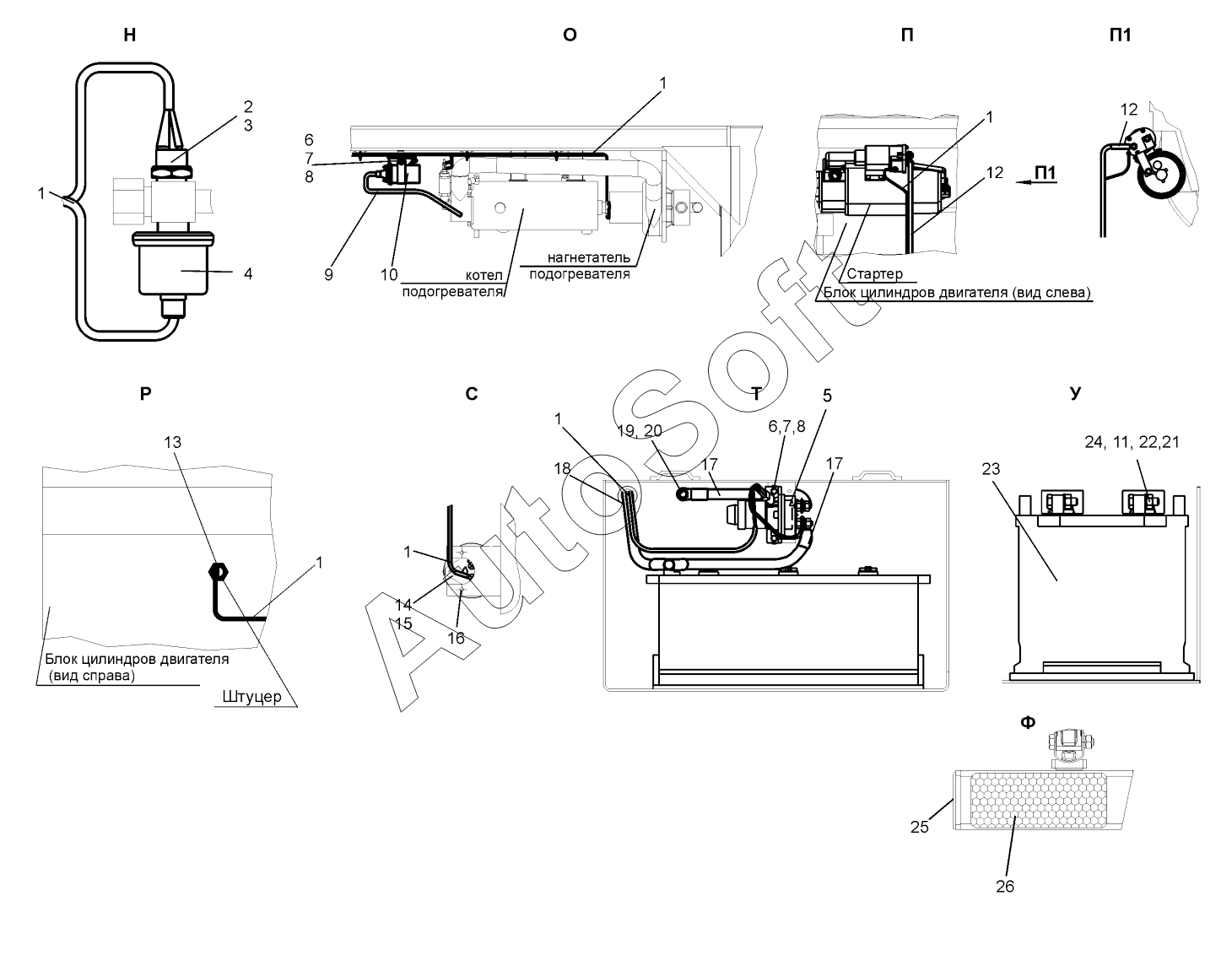

Каталог запасных частей к технике: ЧСДМ ДЗ-98В (2022). Электрооборудование автогрейдера (ДЗ-98М2.41.00.000-03);Motor grader electric equipment
14
26
25
24
23
22
21
20
19
18
17
17
16
15
1
1
1
13
12
12
11
10
9
8
8
7
7
6
6
5
4
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***1 | Жгут | |
| 2 | 0***4 | Прокладка | |
| 3 | М***Д | Датчик сигнализатора давления | |
| 4 | 3***9 | Датчик указателя давления | |
| 5 | 1***7 | Выключатель | |
| 6 | Б***9 | Болт М6-6gх25.58.019 | |
| 7 | Ш***9 | Шайба 6.65Г.019 | |
| 8 | Ш***9 | Шайба | |
| 9 | Д***0 | Провод | |
| 10 | 9***4 | Коммутатор | |
| 11 | Г***) | Гайка М10-6Н.5.019 (S16) | |
| 12 | Д***2 | Провод | |
| 13 | М***Д | Датчик-сигнализатор давления | |
| 14 | Р***0 | Розетка переностной лампы ПС-400 | |
| 15 | 5***2 | Чехол защитный | |
| 16 | В***9 | Винт В2.М4-6gх35.58.019 | |
| 17 | Д***4 | Провод | |
| 18 | Д***3 | Провод | |
| 19 | Б***) | Болт М10-6gх16.58.019 (S16) | |
| 20 | Ш***9 | Шайба 10.65Г.019 | |
| 21 | Ш***9 | Шайба | |
| 22 | Ш***9 | Шайба 10.65Г.019 | |
| 23 | 6***Т | Аккумуляторная батарея | |
| 24 | Б***9 | Болт М10-6gх35.58.019 | |
| 25 | 0***1 | Наклейка светоотражателя | |
| 26 | 0***1 | Наклейка светоотражателя |
