Каталог запасных частей к технике: ЧСДМ ДЗ-250 (ГМП) (2024). Установка ПЖД (25001.36.00.000)
30
21
22
22
22
23
23
24
24
24
24
25
26
26
27
27
27
27
28
28
29
29
20
31
32
33
34
35
36
37
38
39
11
2
3
3
4
5
6
6
6
6
6
7
8
9
10
10
1
12
13
14
15
16
17
17
18
19

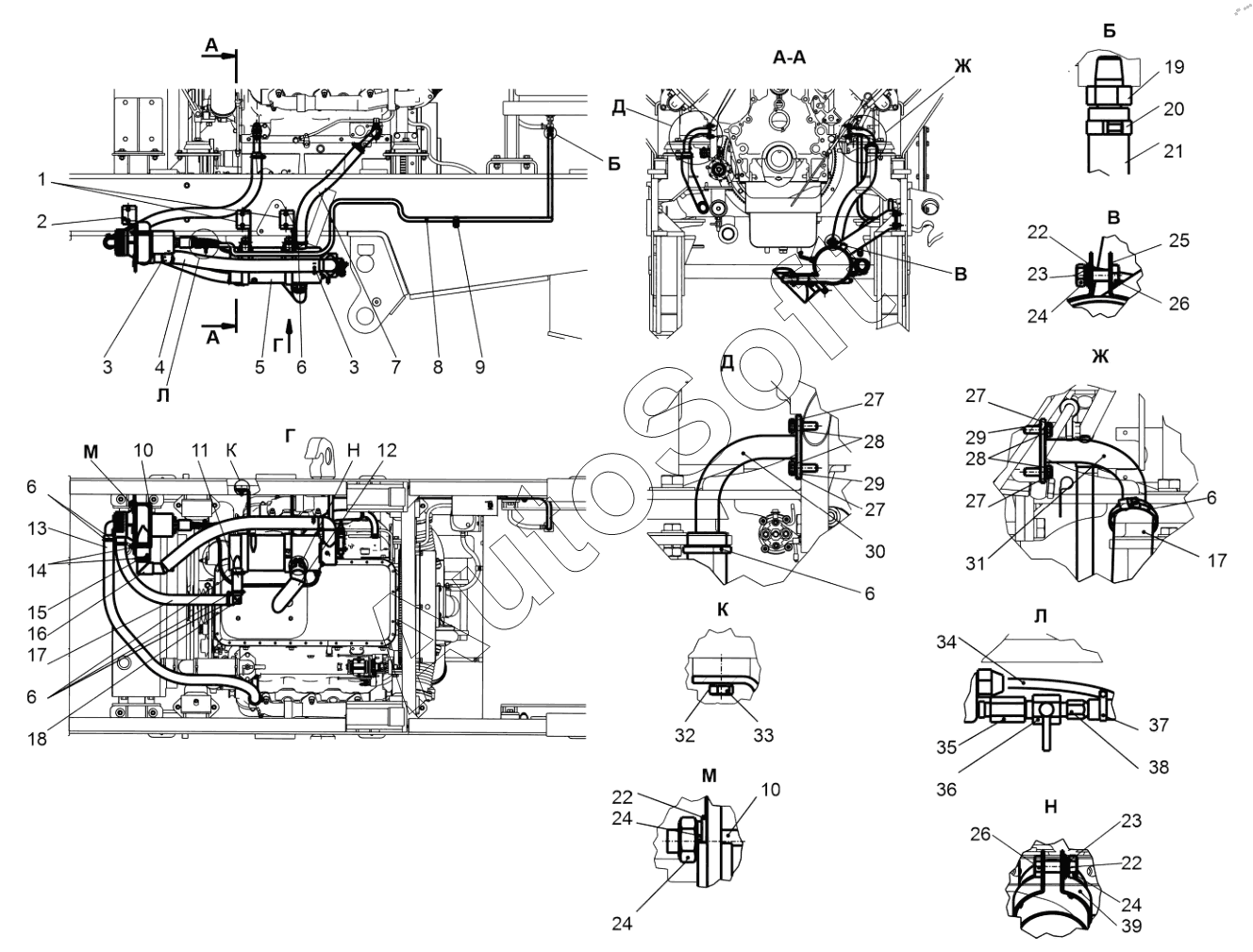

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***0 | Опора | |
| 2 | Д***0 | Кронштейн | |
| 3 | Х***6 | Хомут 1Л 40-60-6 | |
| 4 | В***1 | Рукав | |
| 5 | П***0 | Подогреватель жидкостный дизельный | |
| 6 | Х***6 | Хомут 1Л 32-50-6 | |
| 7 | А***9 | Рукав | |
| 8 | 2***1 | Рукав | |
| 9 | 0***1 | Хомут | |
| 10 | Д***4 | Стремянка | |
| 11 | А***7 | Рукав | |
| 12 | Д***1 | Труба выхлопная | |
| 13 | 2***1 | Рукав | |
| 14 | Х***6 | Хомут | |
| 15 | В***2 | Рукав | |
| 16 | Д***0 | Труба воздушная | |
| 17 | А***9 | Рукав | |
| 18 | Т***0 | Уголок | |
| 19 | Д***3 | Штуцер | |
| 20 | Х***6 | Хомут | |
| 21 | 2***1 | Рукав | |
| 22 | Ш***9 | Шайба С.10.02.019 | |
| 23 | Ш***9 | Шайба 10 65Г 019 | |
| 24 | Г***9 | Гайка М10-6H.5.019 | |
| 25 | 0***2 | Хомут | |
| 26 | Б***9 | Болт М12-6gх25.58.019 | |
| 27 | Б***9 | Болт М8-6gх25.58.019 | |
| 28 | Ш***9 | Шайба 8 65Г 019 | |
| 29 | Д***1 | Прокладка | |
| 30 | 2***0 | Труба | |
| 31 | В***0 | Труба | |
| 32 | Ш***9 | Шайба 12 65Г 019 | |
| 33 | Б***9 | Болт М12-6gх25.58.019 | |
| 34 | Д***0 | Трубка | |
| 35 | А***9 | Штуцер | |
| 36 | 2***Б | Краник проходной | |
| 37 | Х***6 | Хомут | |
| 38 | Д***2 | Штуцер | |
| 39 | 0***1 | Хомут |
