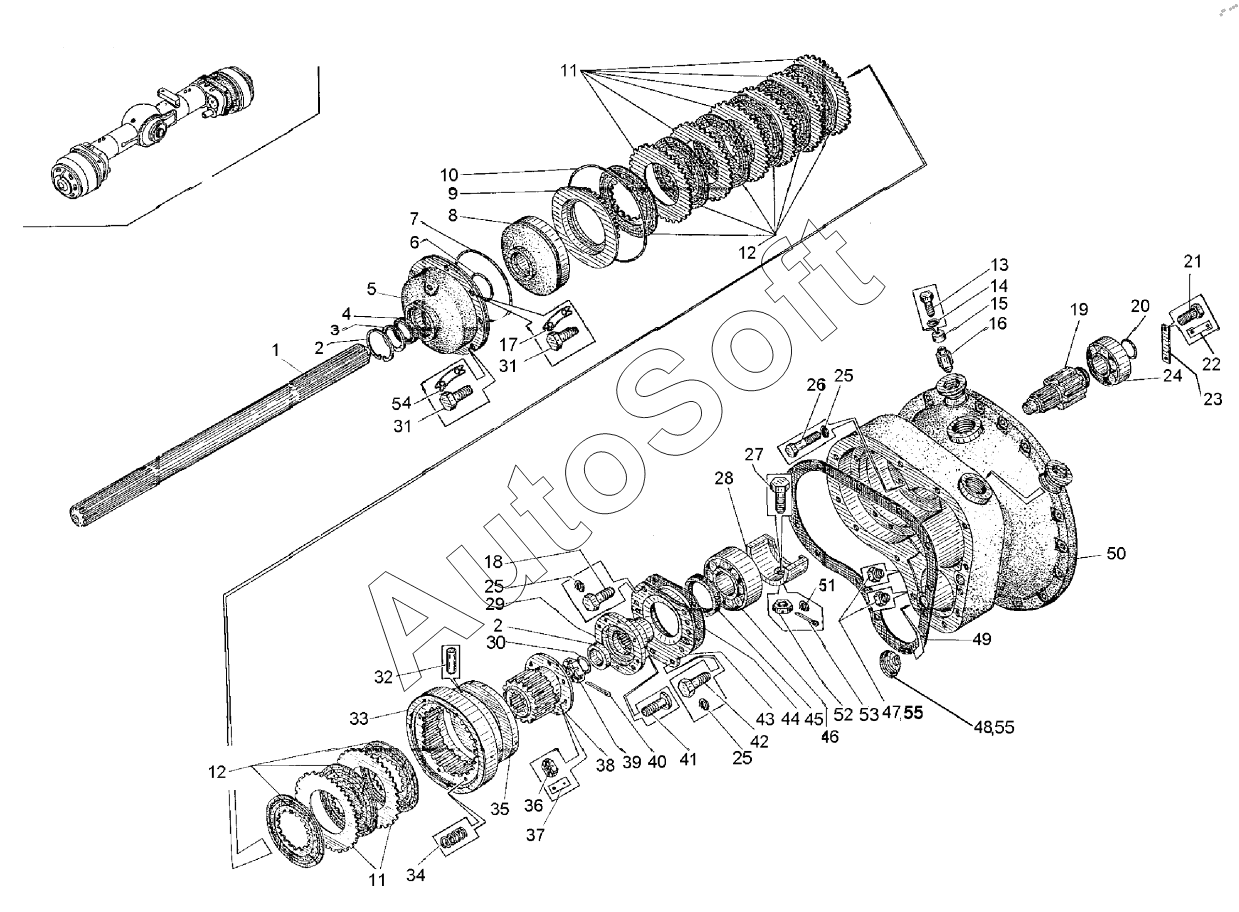

Каталог запасных частей к технике: ЧСДМ ДЗ-250 (ГМП) (2024). Мост задний ведущий (ДЗ-98В1.62.00.000, ДЗ-98В1.62.00.000-01)
42
29
30
31
31
32
33
34
35
36
37
38
39
40
41
28
43
44
45
46
47
48
49
50
51
52
53
54
55
55
15
2
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
1
16
17
18
19
20
21
22
23
24
25
25
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***3 | Полуось | |
| 2 | К***2 | Кольцо 035-040-30-2-2 | |
| 3 | Д***5 | Шайба | |
| 4 | М***1 | Манжета 2.2-50х70-1 | |
| 5 | Д***7 | Цилиндр | |
| 6 | К***2 | Кольцо 070-080-58-2-2 | |
| 7 | К***2 | Кольцо 170-180-58-2-2 | |
| 8 | Д***2 | Поршень | |
| 9 | Д***3 | Диск | |
| 10 | К***2 | Кольцо 195-200-36-2-2 | |
| 11 | Д***7 | Диск | |
| 12 | Д***" | Диск фрикционный | |
| 13 | Б***) | Болт М8-6gх20.58.019 (S13) | |
| 14 | Ш***9 | Шайба 8.65Г.069 | |
| 15 | Д***8 | Скоба | |
| 16 | Д***4 | Корпус | |
| 17 | Д***1 | Шайба стопорная | |
| 18 | Б***) | Болт М12-6gх25.58.019 (S18) | |
| 19 | Д***3 | Шестерня | |
| 20 | К***0 | Кольцо С50 | |
| 21 | Б***9 | Болт М12-6gх25.58.019 | |
| 22 | Д***1 | Планка | |
| 23 | 0***2 | Планка | |
| 24 | П***0 | Подшипник 5-3610 | |
| 25 | Ш***9 | Шайба 12.65Г.069 | |
| 26 | Д***3 | Болт | |
| 27 | Д***5 | Болт | |
| 28 | Д***2 | Вкладыш | |
| 29 | Д***7 | Фланец | |
| 30 | Д***8 | Кольцо | |
| 31 | Б***) | Болт М12-6gх85.58.019 (S18) | |
| 32 | Д***0 | Штифт | |
| 33 | Д***0 | Корпус муфты | |
| 34 | Д***9 | Пружина | |
| 35 | Д***1 | Диск | |
| 36 | Г***) | Гайка М12-6Н.8.35Х.019 (S18) | |
| 37 | Д***6 | Планка | |
| 38 | Д***5 | Втулка ведущая | |
| 39 | Д***5 | Гайка | |
| 40 | Ш***9 | Шплинт 6,3х50.019 | |
| 41 | Д***1 | Болт | |
| 42 | Б***9 | Болт М12-6gх35.56.019 | |
| 43 | Д***9 | Крышка | |
| 44 | Д***9 | Прокладка | |
| 45 | М***1 | Манжета 2.2-75х100-1 | |
| 46 | П***3 | Подшипник 2313 | |
| 47 | П***8 | Пробка-заглушка М16х1,5 с внутренним шестигранником DIN 908 | |
| 48 | 8***2 | Пробка с магнитом поддона картера двигателя | |
| 49 | Д***7 | Прокладка | |
| 50 | Д***1 | Корпус тормоза правый | |
| 51 | Г***9 | Гайка М12-6Н.04.019 | |
| 52 | Ш***9 | Шайба С12.02.019 | |
| 53 | Ш***9 | Шплинт 3,2х32.019 | |
| 54 | Д***3 | Шайба стопорная | |
| 55 | У***6 | Уплотнение USIT M16 |
