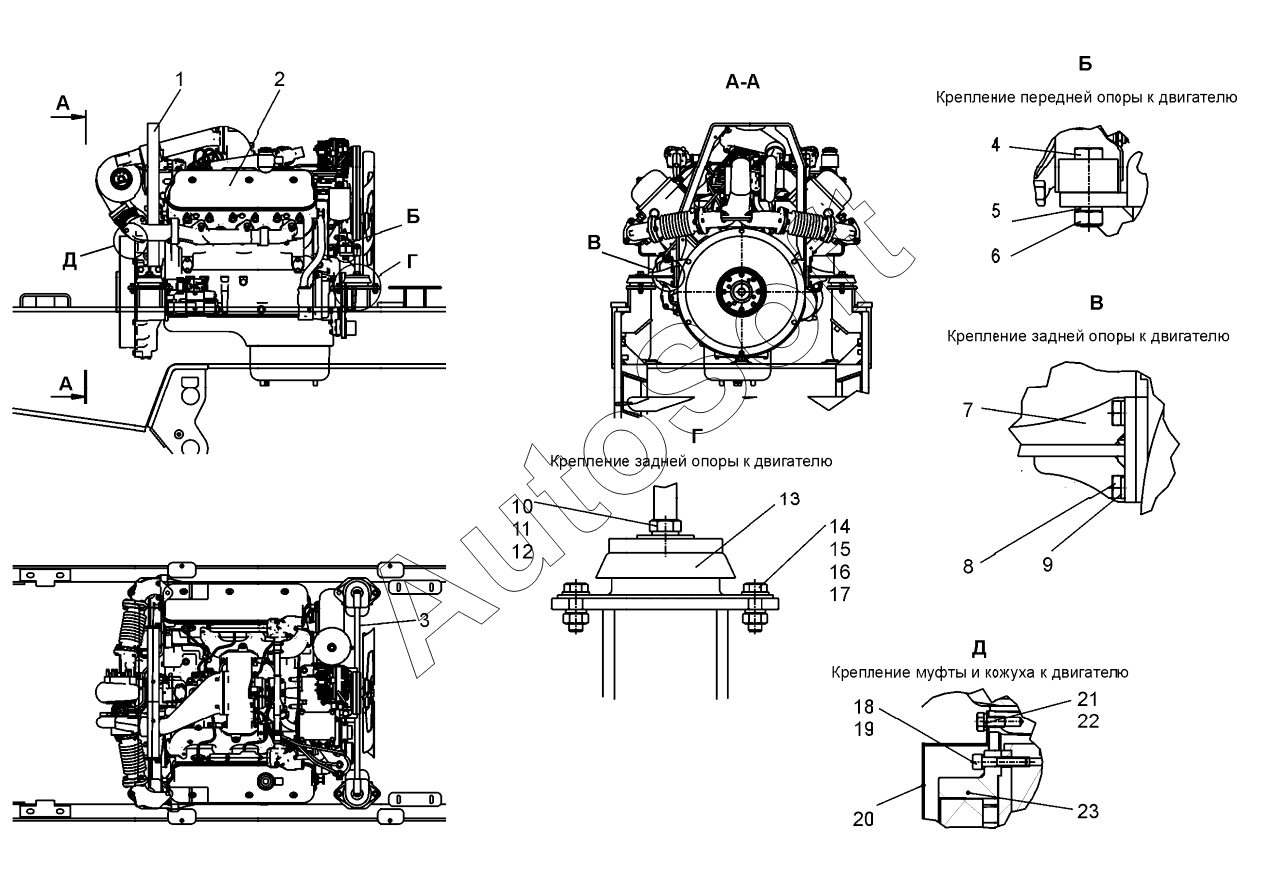

Каталог запасных частей к технике: ЧСДМ ДЗ-250 (ГМП) (2024). Установка силовая (25001.11.00.000)
12
23
22
21
20
19
18
17
16
15
14
13
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Опора | |
| 2 | Я***5 | Двигатель | |
| 3 | 2***0 | Опора | |
| 4 | Б***9 | Болт М16-6gх60.88.019 | |
| 5 | Ш***9 | Шайба 16 65Г 019 | |
| 6 | Г***9 | Гайка М16-6H.8.019 | |
| 7 | 2***0 | Опора | |
| 8 | Б***9 | Болт М14-6gх45.88.019 | |
| 9 | Ш***9 | Шайба 14 65Г 019 | |
| 10 | Б***9 | Болт М16-6gх40.88.019 | |
| 11 | Ш***9 | Шайба 16 65Г 019 | |
| 12 | Ш***9 | Шайба С.16.02.019 | |
| 13 | R***) | Опора коническая | |
| 14 | Б***9 | Болт М12-6gх35.88.019 | |
| 15 | Г***9 | Гайка М12-6H.8.019 | |
| 16 | Ш***9 | Шайба 12 65Г 019 | |
| 17 | Ш***9 | Шайба | |
| 18 | В***8 | Винт М10-6gх50.88 | |
| 19 | Ш***9 | Шайба 10 65Г 019 | |
| 20 | Д***0 | Кожух | |
| 21 | Б***9 | Болт М12-6gх25.58.019 | |
| 22 | Ш***9 | Шайба 12 65Г 019 | |
| 23 | Л***0 | Муфта |
