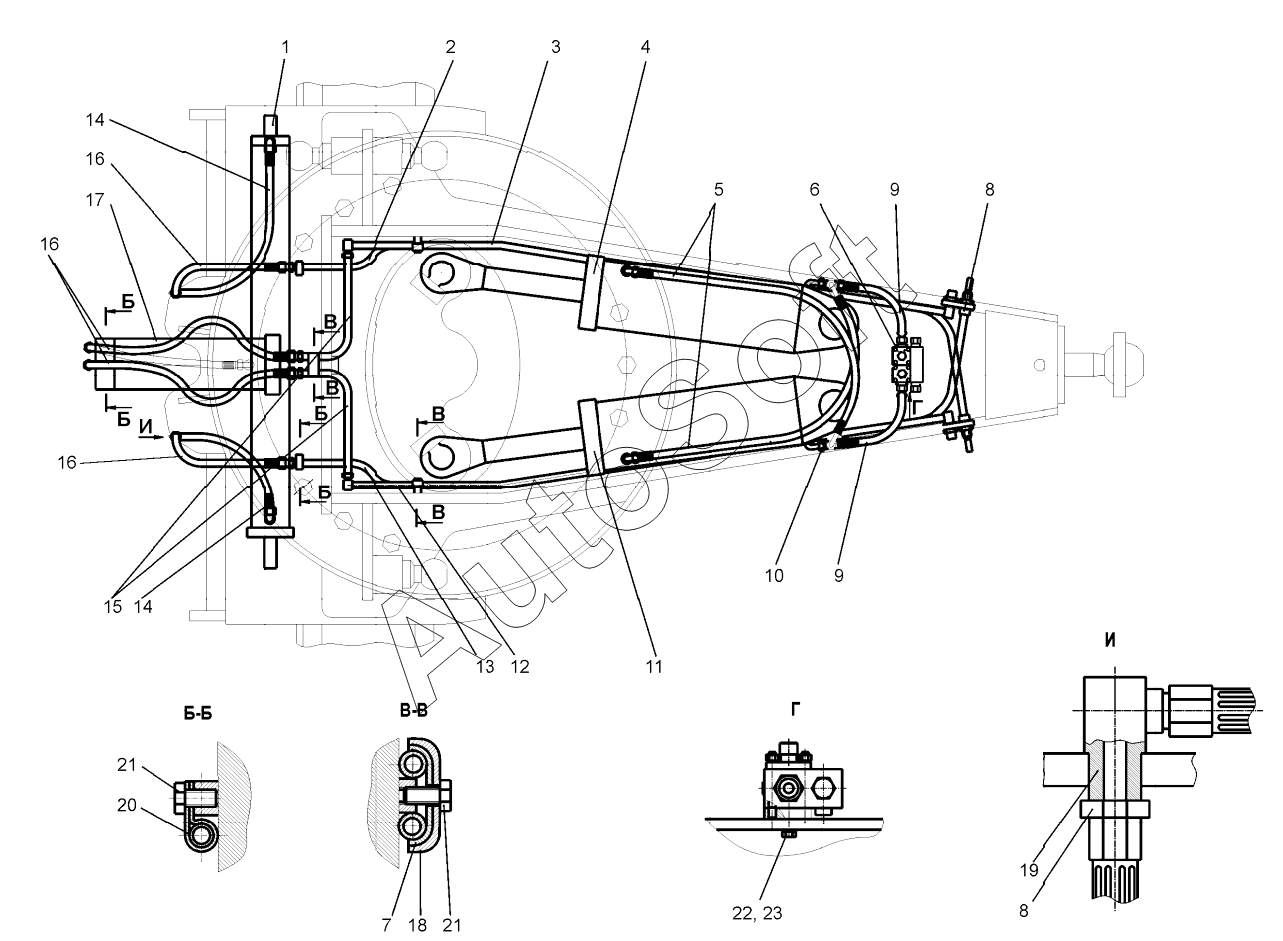

Каталог запасных частей к технике: ЧСДМ ДЗ-250 (ГМП) (2024). Гидроcистема отвала (ДЗ-98В.43.18.000)
12
23
22
21
21
20
19
18
17
16
16
16
15
14
14
13
1
11
10
9
9
8
8
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***0 | Гидроцилиндр | |
| 2 | Д***0 | Труба | |
| 3 | Д***0 | Труба | |
| 4 | Г***0 | Гидроцилиндр | |
| 5 | Р***П | РВД 15,9-100-1250-0,2-11/11.90М27х1,5/М27х1,5-У1-СП | |
| 6 | Г***0 | Блок клапанов | |
| 6 | Д***0 | Блок клапанов | |
| 7 | Д***4 | Прокладка | |
| 8 | Д***8 | Гайка | |
| 9 | Р***П | РВД 15,9-100-450-0,2-11/11.900М27х1,5/М27х1,5-У1-СП | |
| 10 | Д***0 | Тройник | |
| 11 | Г***1 | Гидроцилиндр | |
| 12 | Д***0 | Труба | |
| 13 | Д***0 | Труба | |
| 14 | Р***П | РВД 15,9-100-1050-0,2-11/11М27х1,5/М27х1,5-У1-CП | |
| 15 | Д***0 | Труба | |
| 16 | Р***П | РВД 15,9-100-1250-0,2-11/11М27х1,5/М27х1,5-У1-СП | |
| 17 | Г***0 | Гидроцилиндр | |
| 18 | Д***3 | Хомут | |
| 19 | Д***0 | Угольник | |
| 20 | 0***1 | Хомут | |
| 21 | Б***) | Болт М10-6gх20.58.019(S16) | |
| 22 | Б***) | Болт М12-6gх25.58.019(S18) | |
| 23 | Ш***9 | Шайба 12.65Г.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
