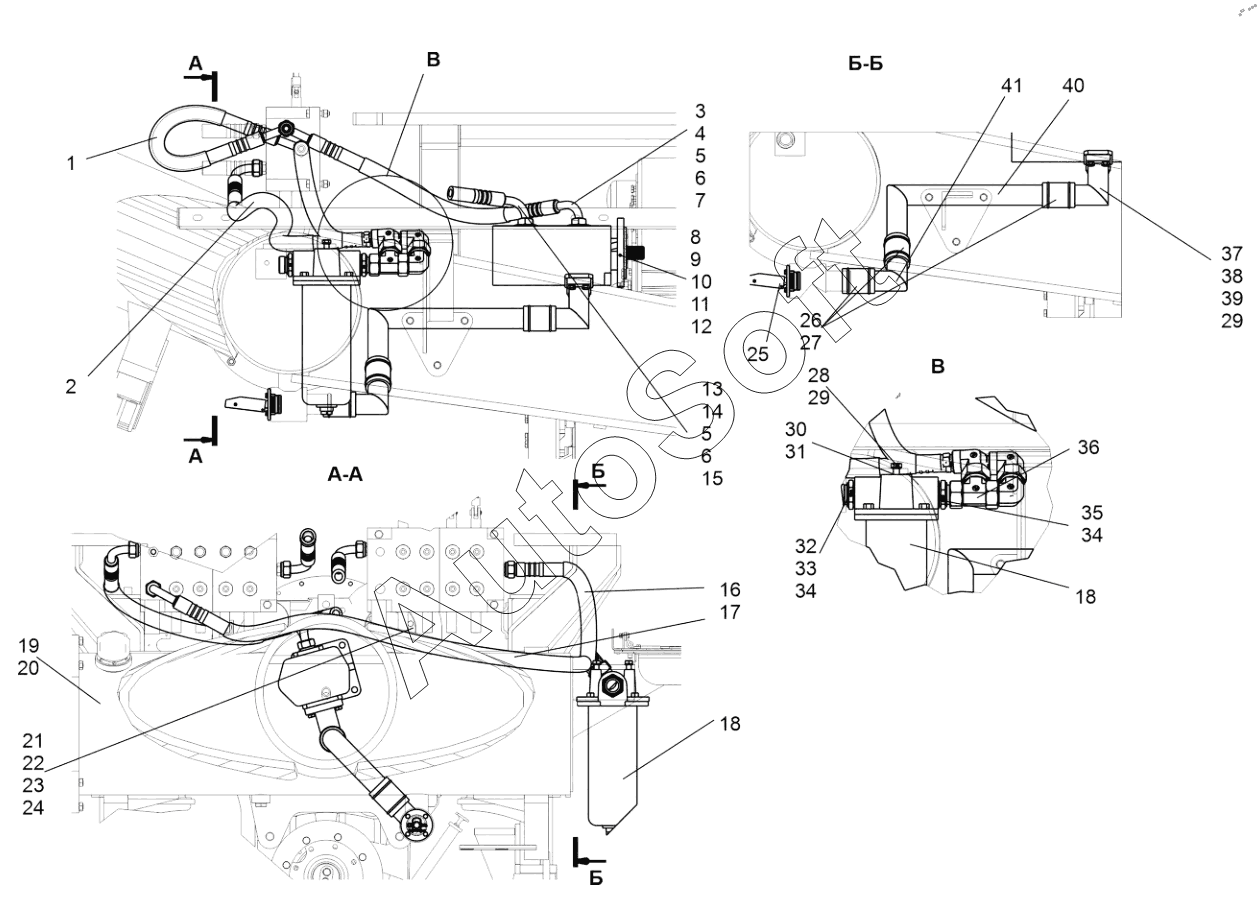

Каталог запасных частей к технике: ЧСДМ ДЗ-250 (ГМП) (2024). Гидросистема гидрораспределителя (25001.46.20.000)
32
22
23
24
25
26
27
28
29
29
30
31
21
33
34
34
35
36
37
38
39
40
41
11
2
3
4
5
5
6
6
7
8
9
10
1
12
13
14
15
16
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***1 | РВД 19-85-1050-0,24-11.90/11.90 М33х2/М33х2-У1 | |
| 2 | Р***1 | РВД 19-85-1650-0,24-11/11.90 М33х2/ М33х2-У1 | |
| 3 | Р***1 | РВД 19-85-1250-0,24-05.90/11.90-D50,8/М33х2-У1 | |
| 4 | П***4 | Полуфланцы 3000 psi 1 1/4 | |
| 5 | В***n | Винт цил.гол.DIN912-8.8-IH8-(A2K) M10x30 zn | |
| 6 | Ш***2 | Шайба пружинная (гровер) DIN7980-(MZN)-D10,2 | |
| 7 | К***9 | Кольцо 034-040-36/ 2-219 | |
| 8 | В***2 | Прокладка | |
| 9 | 0***2 | Шпилька | |
| 10 | Г***9 | Гайка М12х1.25-6H.8.019 | |
| 11 | Ш***9 | Шайба 12 65Г 019 | |
| 12 | C***0 | Гидронасос | |
| 13 | Р***1 | РВД 15,9-100-850-0,2-11/05.90 М27х1,5/D38,1-У1 | |
| 14 | П***4 | Полуфланцы 3000 psi 3/4 | |
| 15 | К***4 | Кольцо 025-031-36 /2-214 | |
| 16 | Р***1 | РВД 19-85-650-0,24-11/11.90 М33х2/М33х2-У1 | |
| 17 | Р***1 | РВД 19-85-1650-0,24-11/11.90 М33х2/М33х2-У1 | |
| 18 | Ф***5 | Фильтр линейный | |
| 19 | 0***3 | Гайка | |
| 20 | 0***7 | Заглушка | |
| 21 | 2***2 | Крышка | |
| 22 | 2***3 | Прокладка | |
| 23 | Б***9 | Болт М10-6gх20.58.019 | |
| 24 | Ш***9 | Шайба 10 65Г 019 | |
| 25 | Д***0 | Клапан | |
| 26 | Д***8 | Шланг | |
| 27 | Х***6 | Хомут | |
| 28 | Б***9 | Болт М12-6gx50.58.019 | |
| 29 | Ш***9 | Шайба 12 65Г 019 | |
| 30 | Д***2 | Планка | |
| 31 | Д***1 | Планка | |
| 32 | Д***8 | Штуцер | |
| 33 | К***2 | Кольцо 039-045-36-2-2 | |
| 34 | К***2 | Кольцо | |
| 35 | 0***7 | Гайка | |
| 36 | Д***0 | Угольник | |
| 37 | 2***0 | Наконечник | |
| 38 | Б***9 | Болт М12-6gх35.58.019 | |
| 39 | К***2 | Кольцо | |
| 40 | 2***0 | Труба | |
| 41 | T***0 | Труба |
