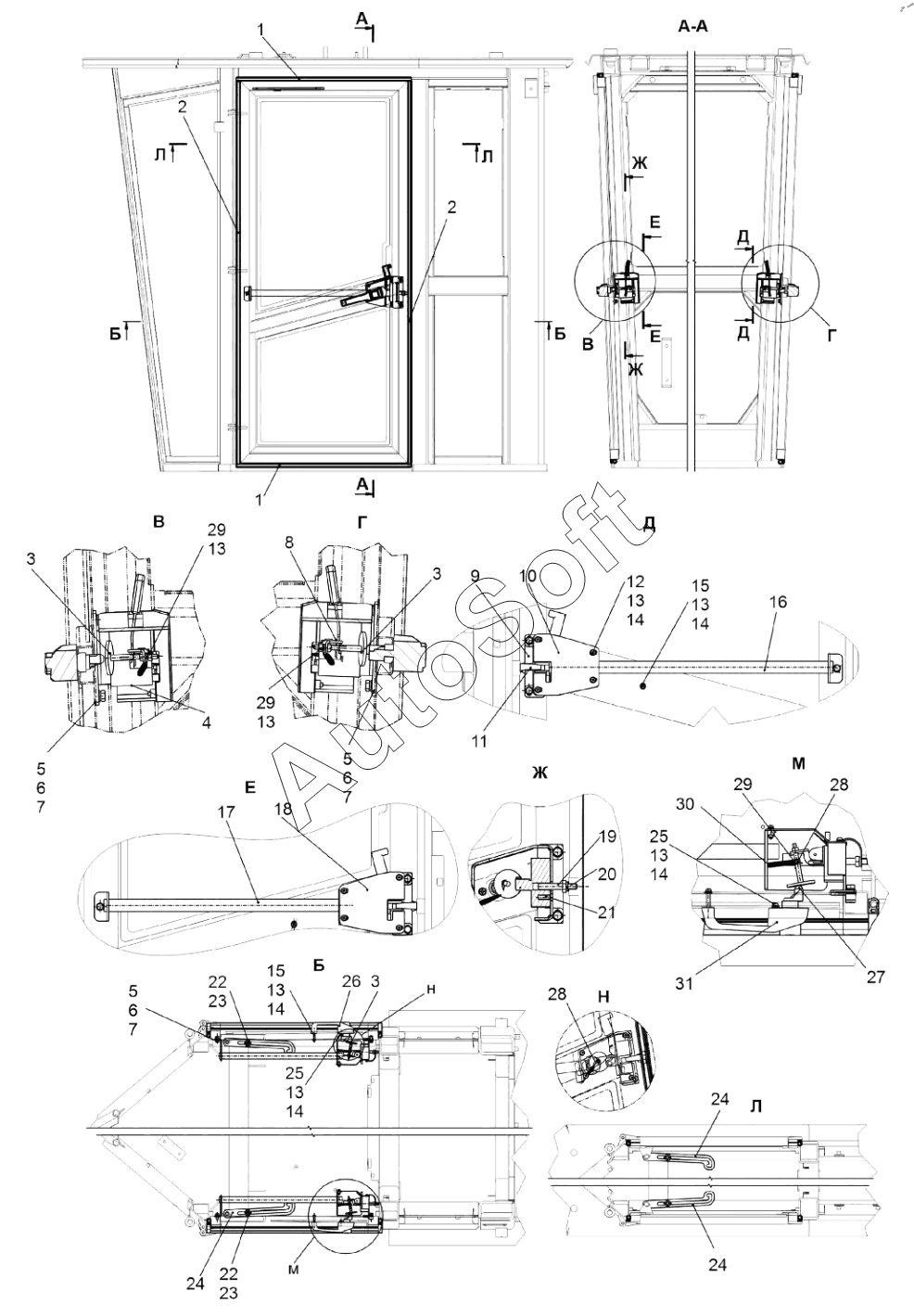

Каталог запасных частей к технике: ЧСДМ ДЗ-250 (ГМП) (2024). Установка фурнитуры дверей (ДЗ-98Н2.51.28.000)
16
31
30
29
29
29
28
28
27
26
25
25
24
24
24
23
23
22
22
21
20
19
18
17
1
1
15
15
14
14
14
14
14
13
13
13
13
13
13
13
12
11
10
9
8
7
7
7
6
6
6
5
5
5
4
3
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***7 | Уплотнитель | |
| 2 | Д***6 | Уплотнитель | |
| 3 | Д***0 | Упор | |
| 4 | 8***1 | Замок | |
| 5 | Б***9 | Болт М8-6gх20.88.019 | |
| 6 | Ш***9 | Шайба 8 65Г 019 | |
| 7 | Ш***9 | Шайба C.8.02.019 | |
| 8 | 8***0 | Замок | |
| 9 | Д***4 | Планка | |
| 10 | T***1 | Крышка | |
| 11 | Д***2 | Защита | |
| 12 | В***9 | Винт В2.М6-6gх16.58.019 | |
| 13 | Ш***9 | Шайба 6 65Г 019 | |
| 14 | Ш***9 | Шайба C.6.02.019 | |
| 15 | В***9 | Винт В2.М6-6gх35.58.019 | |
| 16 | Д***0 | Поручень | |
| 17 | Д***1 | Поручень | |
| 18 | T***1 | Крышка | |
| 19 | Д***2 | Палец | |
| 20 | Ш***9 | Шайба 10 65Г 019 | |
| 21 | Ш***9 | Шайба 10 65Г 019 | |
| 22 | Ш***9 | Шайба | |
| 23 | Ш***9 | Шплинт 2х20.019 | |
| 24 | Д***5 | Упор | |
| 25 | В***9 | Винт В2.М6-6gх10.58.019 | |
| 26 | Д***1 | Ручка | |
| 27 | В***9 | Винт В.М8-6gх16.58.019 | |
| 28 | Д***6 | Планка | |
| 29 | Г***9 | Гайка М6-6H.5.019 | |
| 30 | Д***9 | Пружина | |
| 31 | Д***8 | Ручка |
