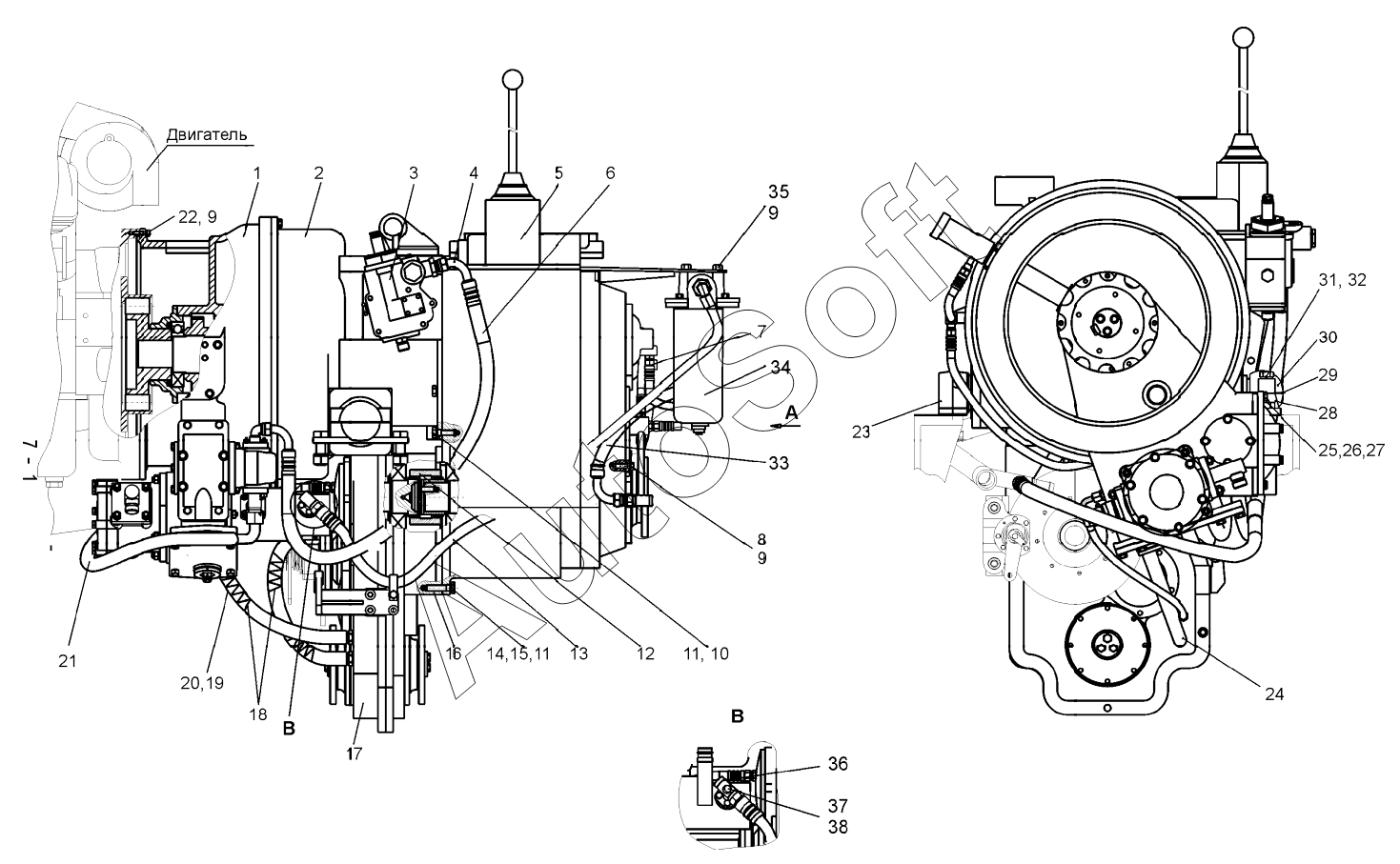

Каталог запасных частей к технике: ЧСДМ ДЗ-250 (механическая) (2024). Трансмиссия (ДЗ-98В.10.00.000, ДЗ-98В.10.00.000-01)
29
20
21
22
23
24
25
26
27
28
19
30
31
32
33
34
35
36
37
38
10
2
3
4
5
5
6
7
8
9
9
9
1
11
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***0 | Редуктор промежуточный | |
| 2 | Д***1 | Муфта сцепления | |
| 3 | Д***0 | Установка сервомеханизма | |
| 4 | Д***0 | Труба | |
| 5 | Д***0 | Коробка передач | |
| 5 | Д***1 | Коробка передач | |
| 6 | Р***1 | Рукав | |
| 7 | Д***8 | Ниппель концевой | |
| 8 | Б***9 | Болт М12-6gx35.56.019 | |
| 9 | Ш***9 | Шайба 12.65Г.019 | |
| 10 | Б***9 | Болт М16-6gx50.56.019 | |
| 11 | Ш***9 | Шайба 16.65Г.019 | |
| 12 | Д***1 | Муфта | |
| 13 | Р***1 | Рукав РВД12,7-110-1600-0,18/ 68-М27х1,5/М27х1,5-У1 | |
| 14 | Б***9 | Болт М16-6gx65.56.019 | |
| 15 | Г***) | Гайка М16-6Н.5.019(S24) | |
| 16 | Д***2 | Прокладка | |
| 17 | Д***2 | Редуктор раздаточный | |
| 18 | 0***6 | Пружина | |
| 19 | Д***2 | Рукав | |
| 20 | Х***6 | Хомут 1Л 25-40-6 | |
| 21 | Р***1 | Рукав | |
| 22 | Д***3 | Болт | |
| 23 | Д***4 | Опора | |
| 24 | Д***4 | Рукав | |
| 25 | Б***9 | Болт М24-6gx75.56.019 | |
| 26 | Г***) | Гайка М24-6Н.5.019(S36) | |
| 27 | Ш***9 | Шайба 24.65Г.019 | |
| 28 | Д***3 | Корпус опоры | |
| 29 | Д***6 | Прокладка | |
| 30 | Д***5 | Крышка опоры | |
| 31 | Б***9 | Болт М20-6gx65.56.019 | |
| 32 | Ш***9 | Шайба | |
| 33 | Р***1 | РВД12.7-110-800-0.18-11.90/68-М27х1.5/М22х1.5-У1 | |
| 34 | Ф***Т | Фильтр линейный | |
| 35 | Б***9 | Болт М12-6gх25.58.019 | |
| 36 | 6***3 | Датчик аварийного давления | |
| 37 | U***2 | Уплотнение | |
| 38 | Т***0 | Датчик-сигнализатор температуры |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
