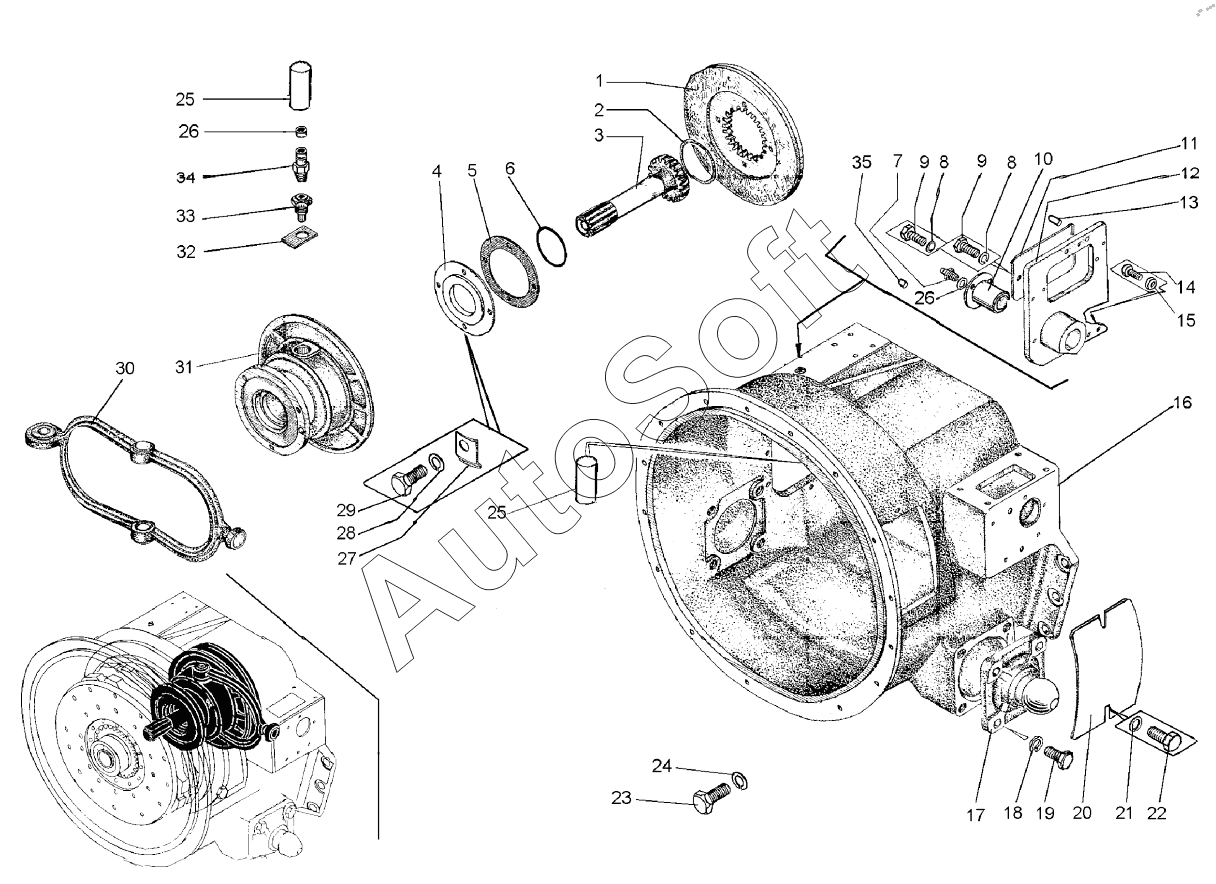

Каталог запасных частей к технике: ЧСДМ ДЗ-250 (механическая) (2024). Муфта сцепления (ДЗ-98.10.02.000-1)
27
19
20
21
22
23
24
25
25
26
18
28
29
30
31
32
33
34
35
10
2
3
4
5
6
7
8
8
9
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Тормозок | |
| 2 | К***0 | Кольцо 1Б100 | |
| 3 | 1***7 | Вал карданный | |
| 4 | 1***5 | Крышка | |
| 5 | 7***9 | Прокладка | |
| 6 | 4***2 | Кольцо уплотнительное | |
| 7 | М***6 | Масленка 1.3.Ц6 | |
| 8 | Ш***9 | Шайба 8.65Г.069 | |
| 9 | Б***9 | Болт М8-6gх20.58.019 | |
| 10 | Д***0 | Втулка | |
| 11 | Д***5 | Крышка | |
| 12 | Д***0 | Крышка | |
| 13 | Д***9 | Штифт цилиндрический | |
| 14 | Б***9 | Болт М10-6gх35.58.019 | |
| 15 | Г***9 | Гайка М10-6Н.5.019 | |
| 16 | Д***1 | Картер муфты сцепления | |
| 17 | Д***7 | Опора шаровая | |
| 18 | Ш***9 | Шайба 20.65Г.069 | |
| 19 | Б***9 | Болт М20-6gх45.58.019 | |
| 20 | Д***7 | Крышка | |
| 21 | Ш***9 | Шайба 10.65Г.069 | |
| 22 | Б***9 | Болт М10-6gх25.58.019 | |
| 23 | Б***9 | Болт М12-6gх35.58.019 | |
| 24 | Ш***9 | Шайба 12.65Г.069 | |
| 25 | Т***2 | Трубка РА 12 | |
| 26 | 1***8 | Фитинг накидн. гайка прямой | |
| 27 | 1***2 | Пластина | |
| 28 | Ш***6 | Шайба 12от65Г.06 | |
| 29 | 2***6 | Болт | |
| 30 | Д***6 | Рычаг | |
| 31 | 1***3 | Муфта включения | |
| 32 | 3***4 | Пластина стопорная | |
| 33 | 1***8 | Палец | |
| 34 | Д***1 | Переходник | |
| 35 | 2***2 | Колпачок пресс-масленки |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
