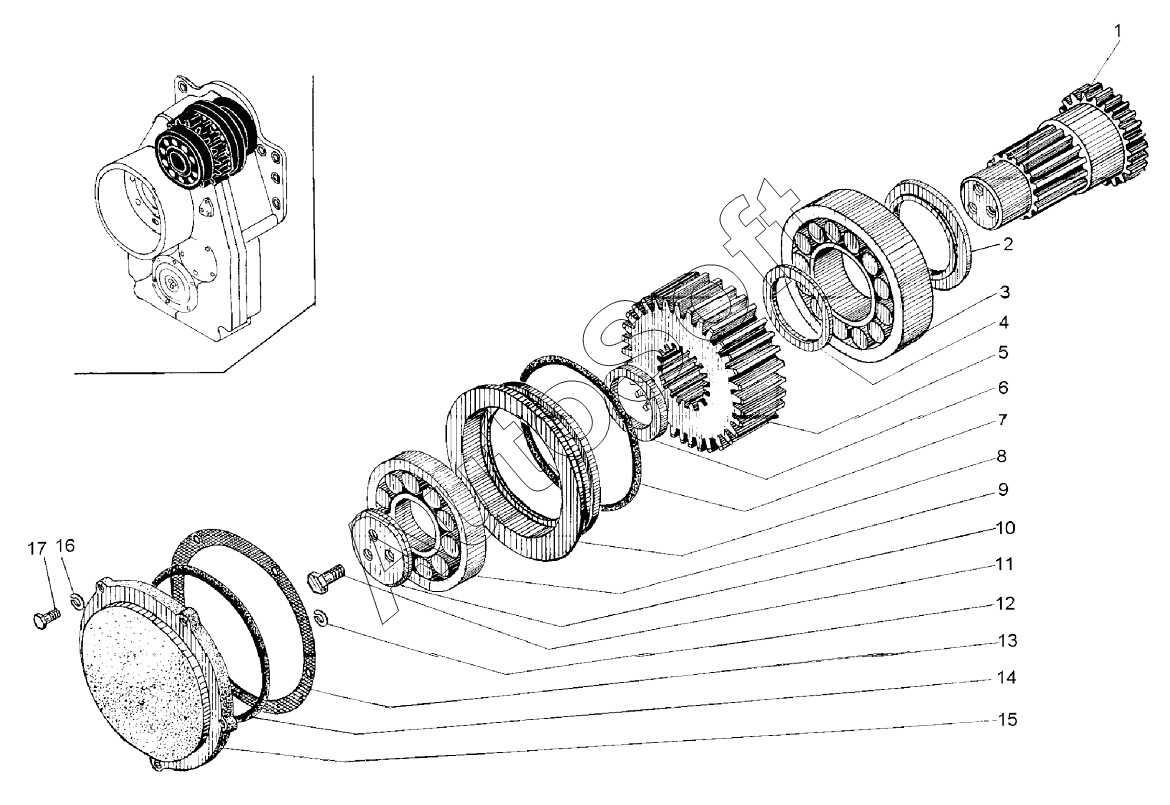

Каталог запасных частей к технике: ЧСДМ ДЗ-250 (механическая) (2024). Редуктор раздаточный (ДЗ-98.10.05.000-02)
9
17
16
15
14
13
12
11
10
1
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***1 | Вал первичный | |
| 2 | Д***4 | Шайба | |
| 3 | П***7 | Подшипник 92317 | |
| 4 | Д***7 | Кольцо | |
| 5 | Д***4 | Шестерня | |
| 6 | Д***6 | Кольцо | |
| 7 | К***2 | Кольцо 160-170-58-2-2 | |
| 8 | Д***4 | Стакан | |
| 9 | П***2 | Подшипник 92412 | |
| 10 | Д***3 | Шайба | |
| 11 | Б***9 | Болт М12-6gх30.88.019 | |
| 12 | Д***1 | Шайба стопорная | |
| 13 | Д***5 | Прокладка | |
| 14 | К***2 | Кольцо 170-180-58-2-2 | |
| 15 | Д***9 | Крышка | |
| 16 | Ш***9 | Шайба 10.65Г.069 | |
| 17 | Б***9 | Болт М10-6gх30.58.019 |
