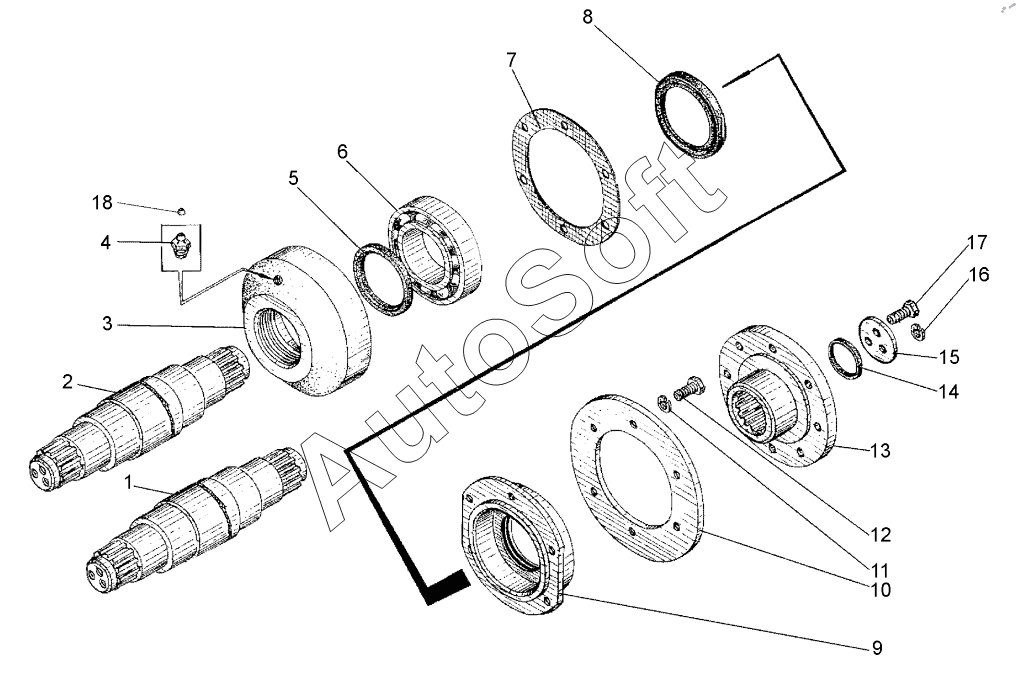

Каталог запасных частей к технике: ЧСДМ ДЗ-250 (механическая) (2024). Вал промежуточный (ДЗ-98.16.01.050), (ДЗ-98.16.01.320)
10
18
17
16
15
14
13
12
11
1
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***2 | Вал | |
| 2 | Д***0 | Вал | |
| 3 | Д***9 | Корпус | |
| 4 | М***6 | Масленка 1.2.Ц6 | |
| 5 | М***1 | Манжета 2.2-80х105-1 | |
| 6 | П***3 | Подшипник 6-313 | |
| 7 | Д***2 | Прокладка | |
| 8 | М***1 | Манжета 2.2-90х120-1 | |
| 9 | Д***1 | Крышка | |
| 10 | Д***4 | Кольцо установочное | |
| 11 | Ш***9 | Шайба 12.65Г.019 | |
| 12 | Б***9 | Болт М12-6gх35.58.019 | |
| 13 | Д***0 | Фланец | |
| 14 | К***2 | Кольцо 052-058-36-2-2 | |
| 15 | Д***6 | Шайба | |
| 16 | Д***3 | Шайба стопорная | |
| 17 | Б***) | Болт М12-6gх30.88.019 (S18) | |
| 18 | 2***2 | Колпачок пресс-масленки |
