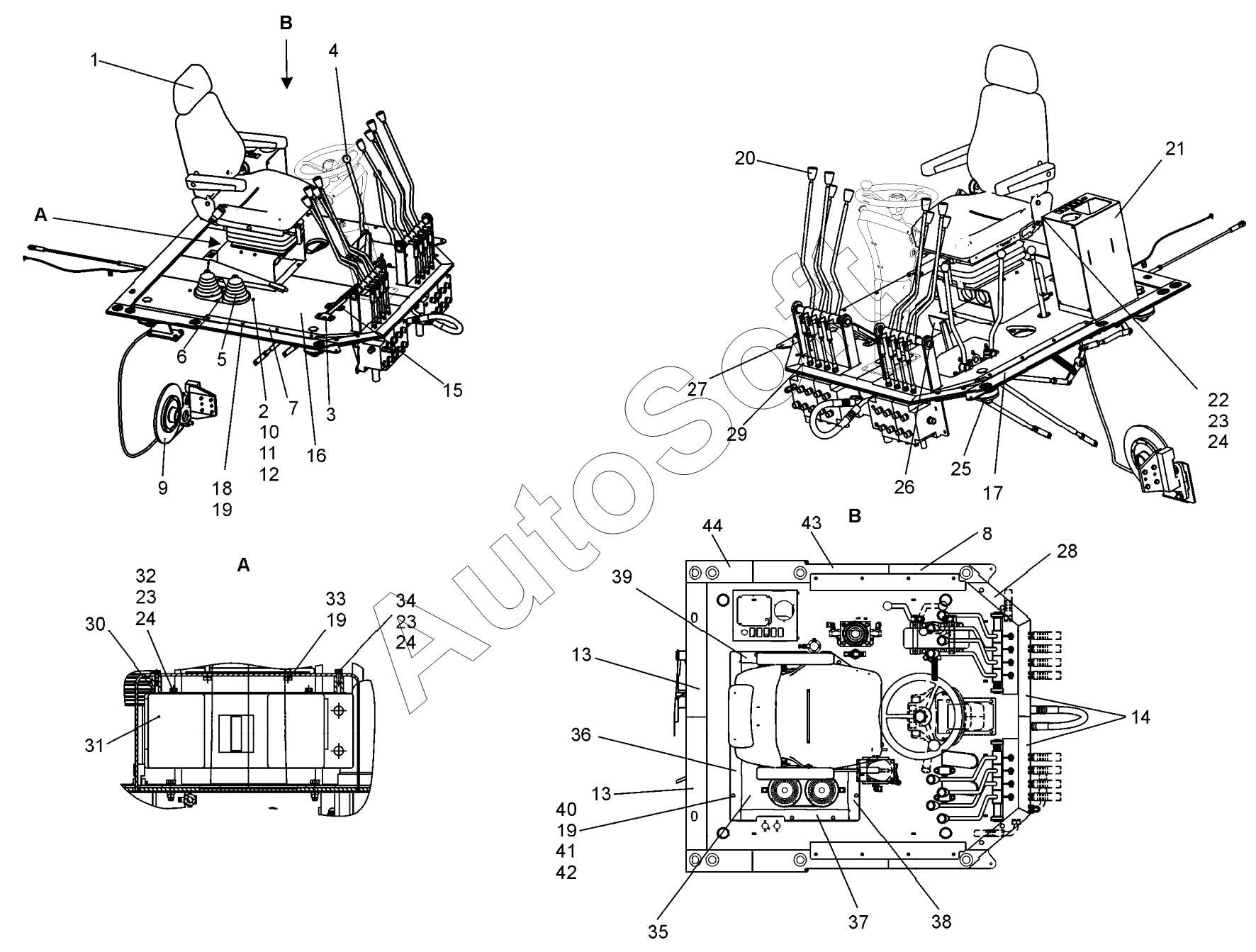

Каталог запасных частей к технике: ЧСДМ ДЗ-250 (механическая) (2024). Площадка оператора (ДЗ-98Н1.13.00.150, ДЗ-98Н 1.13.00.150-01)
34
24
24
24
25
26
27
28
29
29
30
31
32
33
23
23
23
35
36
37
38
39
40
41
42
43
44
13
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
16
17
18
19
19
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | S***x | Сиденье водителя подрессоренное | |
| 2 | Г***9 | Гайка М10-6H.5.019 | |
| 3 | Д***0 | Система управления всережимным регулятором | |
| 4 | Д***0 | Управление коробкой перемены передач | |
| 5 | 3***0 | Чехол | |
| 6 | Д***0 | Крышка | |
| 7 | Д***1 | Порог | |
| 8 | Д***1 | Планка | |
| 9 | Д***0 | Управление стояночным тормозом | |
| 10 | Б***9 | Болт М10-6gх25.58.019 | |
| 11 | Ш***9 | Шайба С.10.02.019 | |
| 12 | Ш***9 | Шайба 10 65Г 019 | |
| 13 | Д***1 | Планка | |
| 14 | Д***1 | Планка | |
| 15 | Д***0 | Управление колесными тормозами | |
| 16 | Д***6 | Коврик | |
| 17 | Д***8 | Порог | |
| 18 | В***9 | Винт В.М8-6gх16.58.019 | |
| 19 | Ш***9 | Шайба 8 65Г 019 | |
| 20 | Д***0 | Система управления гидрораспределителями | |
| 20 | Д***1 | Система управления гидрораспределителями | |
| 21 | Д***5 | Крышка | |
| 22 | В***9 | Винт В2.М6-6gх16.58.019 | |
| 23 | Ш***9 | Шайба C.6.02.019 | |
| 24 | Ш***9 | Шайба 6 65Г 019 | |
| 25 | Д***0 | Установка площадки на раму | |
| 26 | Д***0 | Механизм управления муфтой сцепления | |
| 27 | Д***1 | Площадка рабочая | |
| 28 | Д***6 | Планка | |
| 29 | Д***5 | Уплотнение | |
| 29 | Д***6 | Уплотнение | |
| 30 | Д***0 | Кронштейн | |
| 31 | Т***4 | Отопитель | |
| 32 | Б***9 | Болт М6-6gх12.58.019 | |
| 33 | Б***9 | Болт М8-6gх25.88.019 | |
| 34 | Б***9 | Болт М6-6gх20.58.019 | |
| 35 | Д***2 | Люк | |
| 36 | Д***3 | Прокладка | |
| 37 | Д***3 | Прокладка | |
| 38 | Д***1 | Прокладка | |
| 39 | Д***2 | Прокладка | |
| 40 | Б***9 | Болт М8-6gх30.58.019 | |
| 41 | Ш***9 | Шайба C.8.02.019 | |
| 42 | M***S | Заклепка резьбовая | |
| 43 | Д***2 | Планка | |
| 44 | Д***3 | Планка |
