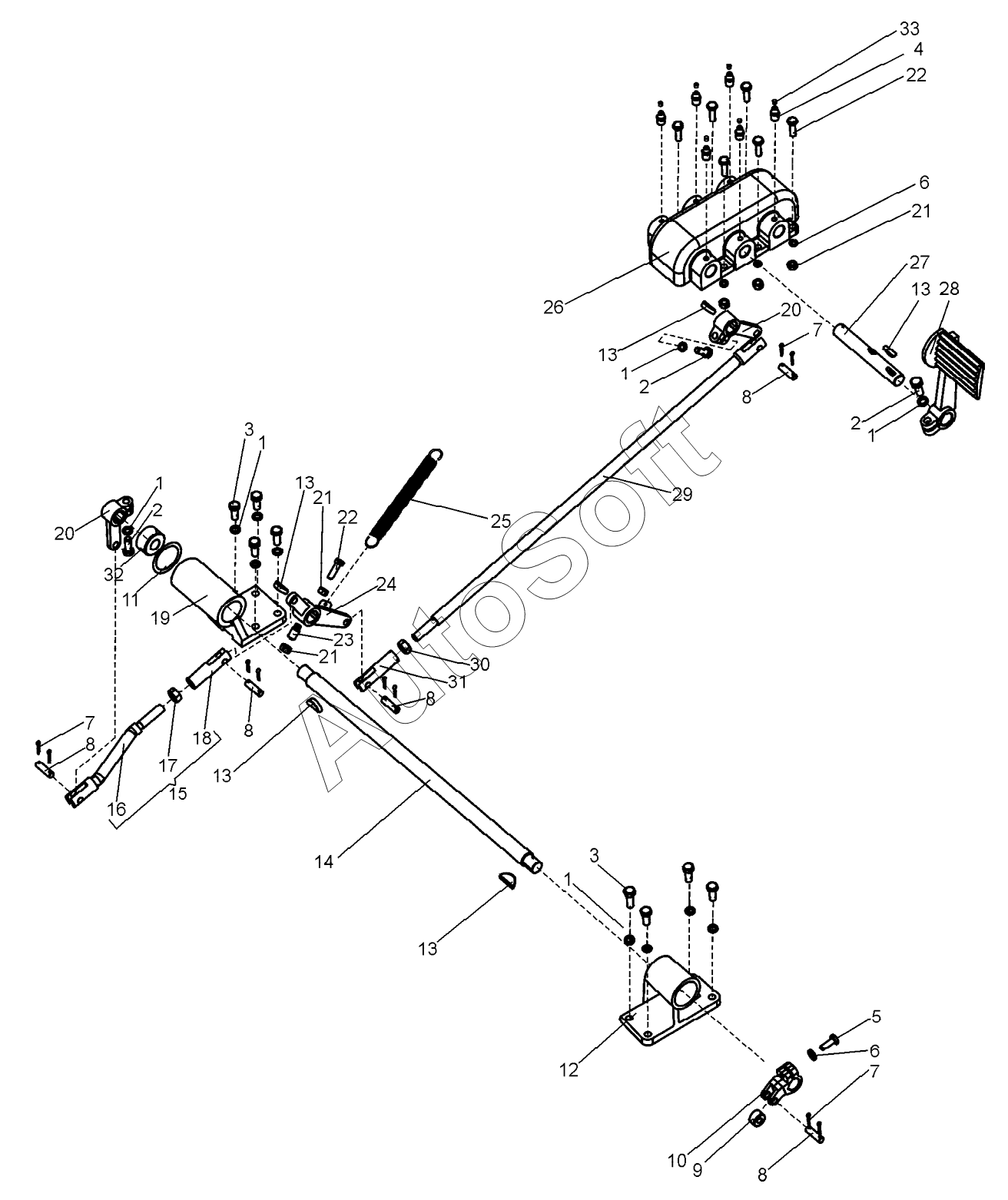

Каталог запасных частей к технике: ЧСДМ ДЗ-250 (механическая) (2024). Механизм управления муфтой сцепления (ДЗ-98Н1.13.01.000)
26
18
19
20
20
21
21
21
22
22
23
24
25
17
27
28
29
30
31
32
33
10
2
2
2
3
3
4
5
6
6
7
7
7
8
8
8
8
8
9
1
1
1
1
1
11
12
13
13
13
13
13
13
13
13
13
13
13
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ш***9 | Шайба 12.65Г.019 | |
| 2 | Б***9 | Болт М12-6gх30.58.019 | |
| 3 | Б***9 | Болт М12-6gх25.58.019 | |
| 4 | М***6 | Маслёнка 1.2.Ц6 | |
| 5 | Б***9 | Болт М10-6gх30.58.019 | |
| 6 | Ш***9 | Шайба 10.65Г.019 | |
| 7 | Ш***9 | Шплинт 3,2х20.019 | |
| 8 | Д***8 | Палец | |
| 9 | Д***3 | Ролик | |
| 10 | Д***9 | Рычаг | |
| 11 | К***5 | Кольцо С25 | |
| 12 | Д***0 | Кронштейн | |
| 13 | Д***8 | Шпонка сегментная | |
| 13 | Д***1 | Шпонка сегментная | |
| 14 | Д***3 | Вал | |
| 15 | Д***0 | Тяга | |
| 16 | Д***0 | Тяга | |
| 17 | Г***9 | Гайка М16-6Н.5.019 | |
| 18 | Д***9 | Головка тяги | |
| 19 | Д***0 | Кронштейн | |
| 20 | Д***0 | Рычаг | |
| 21 | Г***9 | Гайка М10-6Н.5.019 | |
| 22 | Б***9 | Болт М10-6gх35.58.019 | |
| 23 | В***9 | Винт М10-6gх20.22Н.019 | |
| 24 | Д***0 | Рычаг | |
| 25 | Д***2 | Пружина | |
| 26 | Д***1 | Корпус | |
| 27 | Д***1 | Валик | |
| 28 | Д***0 | Педаль | |
| 29 | Д***0 | Тяга | |
| 30 | Г***9 | Гайка М16-6Н.5.019 | |
| 31 | Д***9 | Головка тяги | |
| 32 | 0***1 | Шайба | |
| 33 | 2***2 | Колпачок пресс-масленки |
