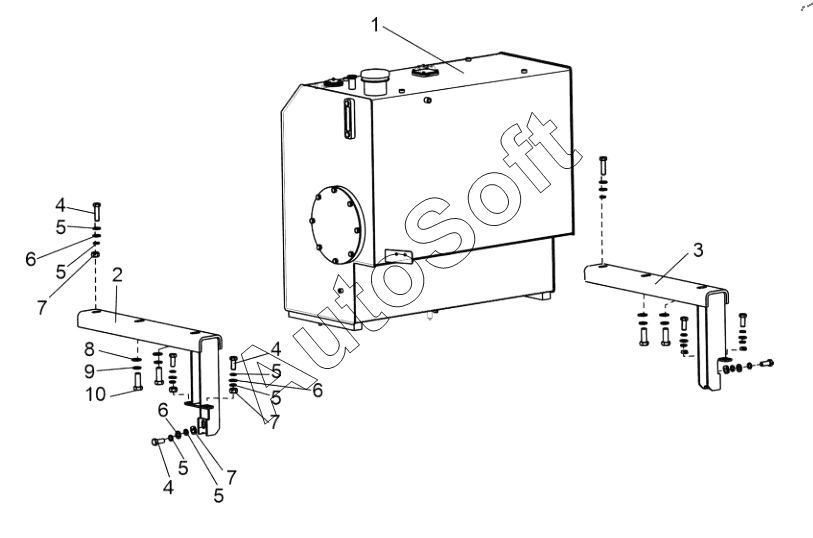

Каталог запасных частей к технике: ЧСДМ ДЗ-250 (механическая) (2024). Установка топливного бака (ДЗ-98Н1.31.10.100)
1
2
3
4
4
4
5
5
5
5
5
5
6
6
6
7
7
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***0 | Бак топливный | |
| 2 | Д***0 | Кронштейн топливного бака | |
| 3 | Д***1 | Кронштейн топливного бака | |
| 4 | Б***9 | Болт М16-6gх50.58.019 | |
| 5 | Ш***9 | Шайба С.16.02.019 | |
| 6 | Ш***9 | Шайба 16 65Г 019 | |
| 7 | Г***9 | Гайка М16-6H.5.019 | |
| 8 | Ш***9 | Шайба C.20.02.019 | |
| 9 | Ш***9 | Шайба 20 65Г 019 | |
| 10 | Б***9 | Болт М20-6gх45.58.019 |
